Senden eines Modells an Robot

Zum Übertragen eines Revit-Modells an Robot gehen Sie wie folgt vor:

1. Klicken Sie in Revit auf Registerkarte Berechnung Gruppe Tragwerksberechnung Robot Structural Analysis Robot Structural Analysis-Verknüpfung.

   Das Dialogfeld Integration mit Robot Structural Analysis wird geöffnet.

2. Wählen Sie Modell senden.
3. Klicken Sie auf Sendeoptionen.

   Das Dialogfeld Integration mit Robot Structural Analysis - Sendeoptionen wird geöffnet.

4. Legen Sie den Umfang und die Transferoptionen fest, und klicken Sie dann auf OK.
5. Klicken Sie auf OK, um die Übertragung zu starten.

   Wenn Sie die Option An Zwischendatei (.smxx) senden wählen, wird das Dialogfeld Speichern unter angezeigt, in dem Sie eine Datei in das Zwischendateiformat (SMXX) speichern können.

6. Im Dialogfeld Modell an Robot Structural Analysis können Sie den Fortschritt der Übertragung (Lesen der Daten aus Revit, Erstellen eines Robot-Modells, Exportieren der Elemente und Erstellen der entsprechenden Elemente in Robot) verfolgen.
7. Das Dialogfeld Elemente werden zugeordnet wird nur geöffnet, wenn bei der Übertragung bestimmte Profilnamen (definiert in Revit) in der aktiven Profildatenbank von Robot nicht erkannt werden.

   • Klicken Sie auf die Schaltfläche Nicht zugewiesen rechts neben dem nicht erkannten Profil. Ein zusätzliches Dialogfeld wird geöffnet, in dem das entsprechenden Profil aus der Datenbank ausgewählt wird.

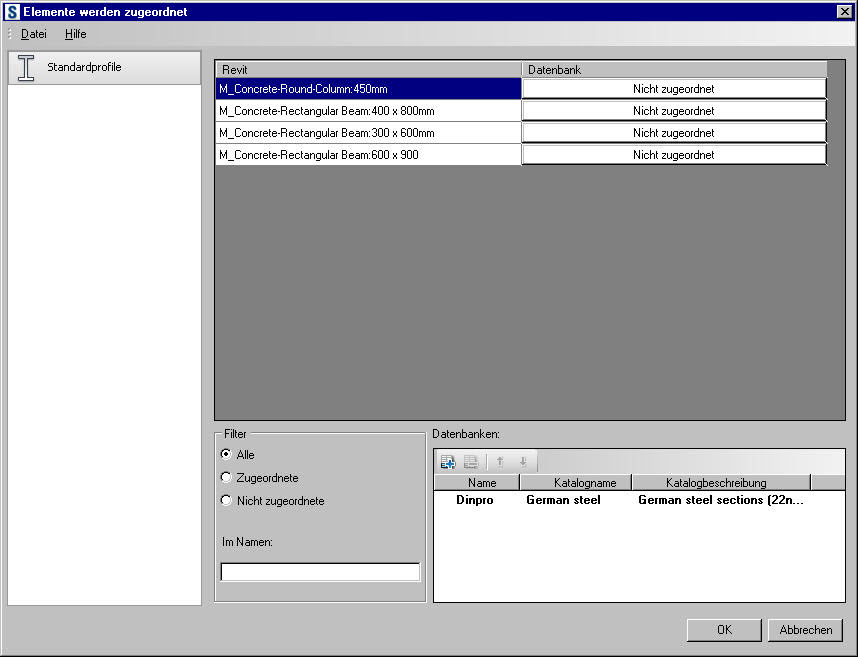

     Verwenden Sie die Symbole im Dialogfeld Elemente werden zugeordnet:

     fügt eine ausgewählte Profildatenbank der Liste hinzu.

     löscht die ausgewählte Profildatenbank von der Liste.

     ändert die Reihenfolge der Profildatenbanken (um eine Position nach oben oder unten).

   • Wenn Sie auf OK klicken, werden die nicht erkannten Profile den Profilen aus der Datenbank zugewiesen. (Sie erhalten geometrische Eigenschaften.)
8. Nach dem Senden des Modells werden eventuell Meldungen oder Warnungen zum Übertragungsprozess auf dem Bildschirm angezeigt.
