Überprüfung der Bewehrung

Die Überprüfung einer in Revit definierten Bewehrung für ein ausgewähltes Stahlbetontragwerkselement erfolgt nach einem ausgewählten Entwurfscode für Bewehrungen.

Anmerkung: Sie können nur Bewehrungen überprüfen, die mit einem dedizierten Revit-Modul (z. B. Balkenbewehrung oder Stützenbewehrung) erstellt wurden. Es ist nicht möglich, in Revit gezeichnete Bewehrungen zu überprüfen.

So überprüfen Sie die Bewehrung:

• In Revit wählen Sie alle Betonelemente aus, für die eine Bewehrung definiert wurde.

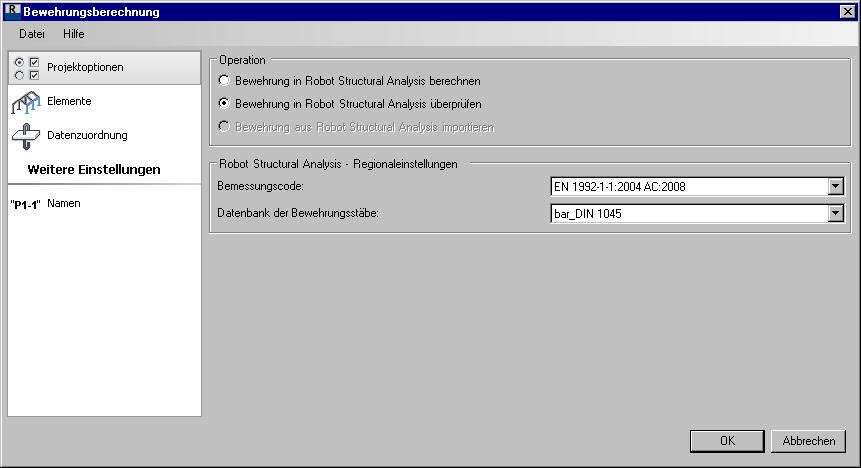

• Starten Sie das Modul über die Registerkarte Analyse der Multifunktionsleiste, indem Sie Analyse & Codeprüfung > Codeprüfung für Bewehrung wählen. Klicken Sie im Dialogfeld Bewehrungsberechnung unter Operation auf Bewehrung in Robot Structural Analysis überprüfen.
• Wählen Sie unter Regionaleeinstellungen einen Entwurfscode und eine Bewehrungsdatenbank für die Überprüfung aus.
• Klicken Sie auf OK.

Anmerkung: Sie können Bewehrungen in Revit entsprechend der definierten Parameter erstellen. (Die Bewehrung ist unabhängig von der Richtlinie.) Wenn die Bewehrung in Revit an Robot übertragen wird, wird sie den Anforderungen der ausgewählten Richtlinie (z. B. Biegungswinkeln für Bügel) angepasst. Daher können Unterschiede in der Geometrie zwischen den Programmen auftreten. Die Überprüfung wird jedoch für die Bewehrung in Robot ausgeführt.

Das Robot-Modul wird gestartet, in dem Sie Sie eine richtlinienbasierte Überprüfung eines entsprechenden Stahlbetonelements (z. B. Stahlbetonträger oder -stütze) berechnen oder ausführen können. Die geometrischen Daten eines Stahlbetonkonstruktionselements und die Bewehrungsdaten, die überprüft werden sollen, werden an Robot übertragen.

Die nachfolgenden Schritte zur Überprüfung der Bewehrung eines Stahlbetonelements müssen im Bewehrungsberechnungsmodul ausgeführt werden:

• Definieren von Lasten
• Ausführen von Berechnungen/Bewehrungsüberprüfungen (Bewehrung eines Stahlbetonkonstruktionselements sollte berechnet werden.)

• Die Bewehrung erfüllt alle Bedingungen der Richtlinie: Die Ergebnisse der Überprüfung müssen im Robot-Modul für Berechnungen/Bewehrungsüberprüfungen geprüft werden.
• Die Bewehrung ist nicht ausreichend: Berechnungsfehler werden in einem Dialogfeld angezeigt, das auch einen Sicherheitskoeffizienten in Form des Verhältnisses des Widerstands gegen den aktuellen Wert enthält.
• Anzeigen von Ergebnissen oder Generieren eines Berichts nach der Überprüfung der Bewehrung

Wenn die Bewehrung die Anforderungen nicht erfüllt, aktivieren Sie den Dimensionierungsmodus in Robot über Ergebnisse > Bewehrung einfrieren. Robot berechnet dann die Bewehrung und erstellt sie für das Element. Die erzeugte Bewehrung kann in Revit geladen werden, sofern die mit der Anfangsbewehrung identisch ist, die überprüft wird und in Revit vorhanden ist.
