Die Bewehrungsberechnung für ausgewählte Stahlbetontragwerkselemente erfolgt nach einem ausgewählten Entwurfscode für Bewehrungen.
So berechnen bzw. bemessen Sie die Bewehrung für Betonelemente in Revit:
- Wählen Sie die Betontragwerkselemente in Revit (mit oder ohne definierter Bewehrung) aus; Sie können mehrere Elemente verschiedener Typen (Träger, Stützen und Einzelfundamente) auswählen.

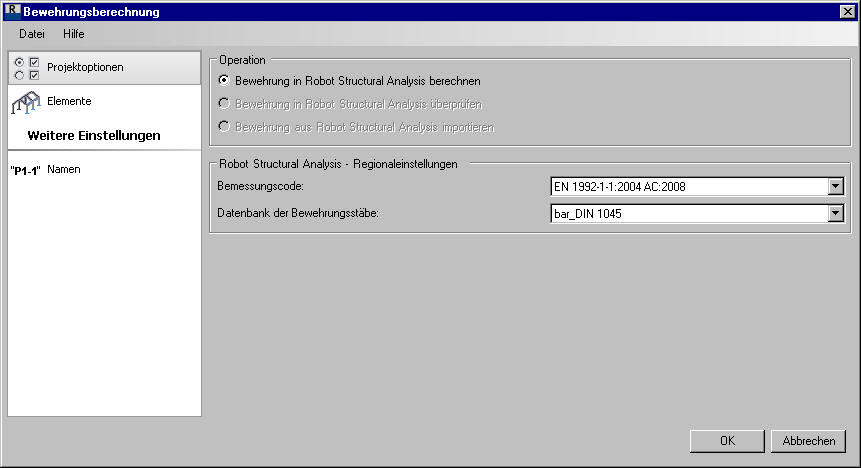

- Starten Sie das Modul über die Registerkarte Analyse der Multifunktionsleiste, indem Sie Analyse & Codeprüfung > Codeprüfung für Bewehrung wählen. Klicken Sie im Dialogfeld Bewehrungsberechnung unter Operation auf Bewehrung in Robot Structural Analysis berechnen.
- Wählen Sie unter Regionaleinstellungen einen Entwurfscode und eine Bewehrungsdatenbank für die Berechnung aus.
- Öffnen Sie die Registerkarte Elemente, um die Liste der Positionen anzuzeigen, denen die ausgewählten Elemente zugewiesen werden.
Klicken Sie auf Bericht speichern, um die Daten auf der Registerkarte Elemente zu speichern. Die Revit-Elemente (Revit-IDs) und die zugewiesenen Positionen werden aufgelistet. Dies ist nützlich, wenn Sie nach der Berechnung oder Überprüfung von Elementen mit Bewehrung in Revit zu den Robot-Elementen zurückkehren möchten.
- Klicken Sie auf OK.
Das Robot-Modul wird gestartet, in dem Sie Sie eine richtlinienbasierte Überprüfung eines entsprechenden Stahlbetonelements (z. B. Stahlbetonträger oder -stütze) berechnen oder ausführen können. Nur die geometrischen Daten eines Stahlbetonkonstruktionselements werden in Robot übertragen (die Bewehrungsdaten nicht).
Die nachfolgenden Schritte zur Berechnung der Bewehrung müssen im Bewehrungsberechnungsmodul ausgeführt werden:
- Definieren Sie die Lasten.
- Definieren Sie die Parameter (Berechnungsoptionen, Bewehrungsparameter).
- Führen Sie die Bewehrungsberechnungen aus.
- Zeigen Sie die Ergebnisse an oder generieren Sie einen Bericht nach erfolgter Erstellung der Bewehrung.
