Betriebspläne für Gebäude

Diese Pläne enthalten Informationen über die Annahmen zur Belegung, die bei unterschiedlichen Betriebsplänen für Gebäude während der Energieanalyse für die Belegung zugrunde gelegt werden.

Diesen Annahmen liegen ASHRAE-Normen zugrunde.

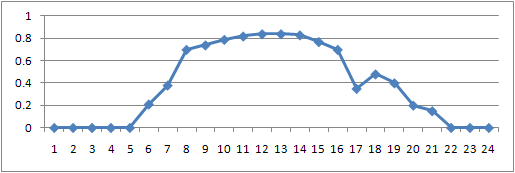

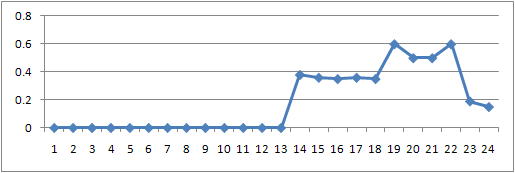

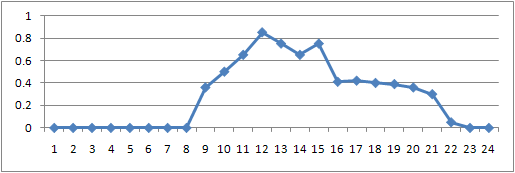

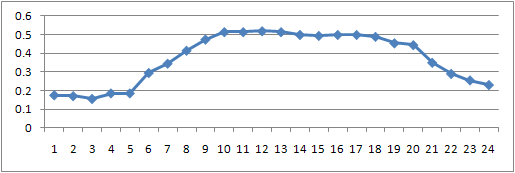

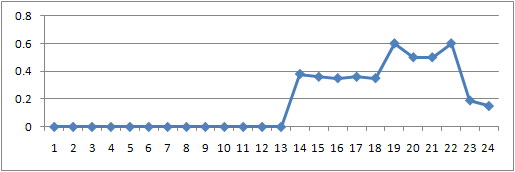

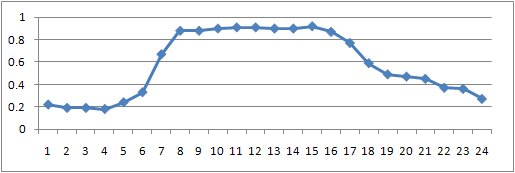

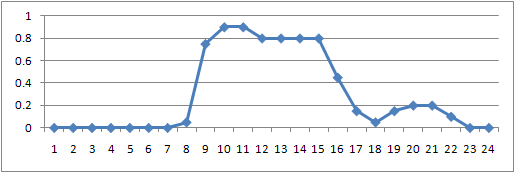

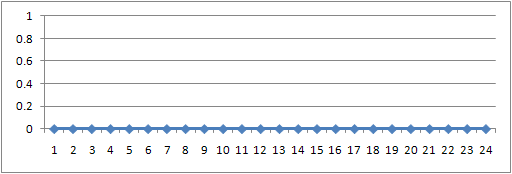

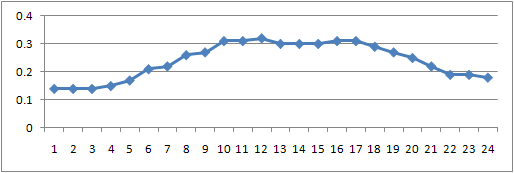

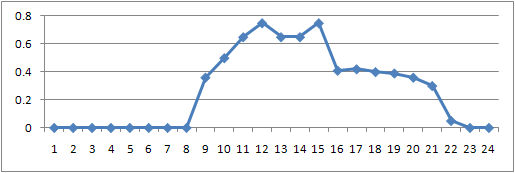

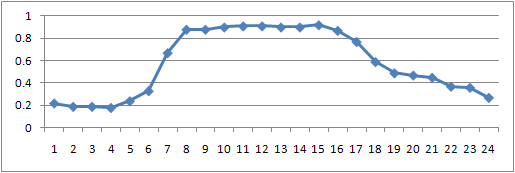

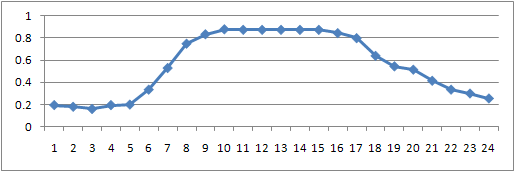

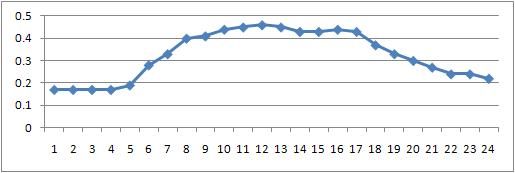

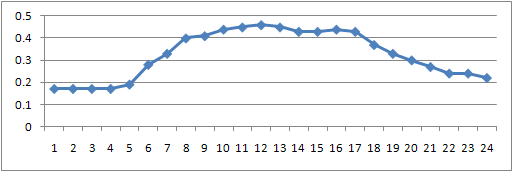

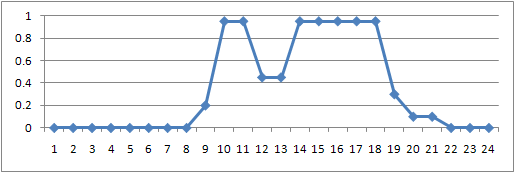

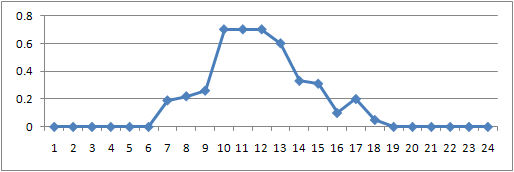

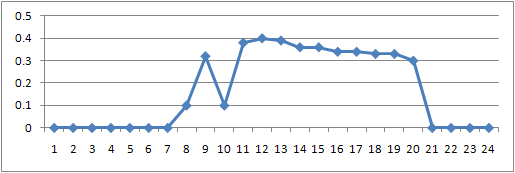

Die folgenden Tabellen zeigen stündliche Werte für eine Zeitspanne von 24 Stunden für jeden Belegungsplan, beginnend bei Mitternacht (0 bis 24 auf der x-Achse). Diese Werte (0 bis 1 auf der y-Achse) sind Bruchmultiplikatoren.

Beispiel: Angenommen, die Belegungsdichte eines Gebäudes beträgt 100 Personen.

In diesem Fall steht der Wert 1 im Plan für die Annahme, dass sich zur betreffenden Uhrzeit 100 Personen im Gebäude aufhalten.
Beim Wert 0 wird davon ausgegangen, dass sich zur betreffenden Uhrzeit niemand im Gebäude aufhält.
Der Wert 0,1 bedeutet, dass sich laut Plan 100 * 0,1 = 10 Personen zu dieser Uhrzeit im Gebäude aufhalten.

Anlage 24/7

Anlage 24/7 - Betriebsplan Werktag

Anlage 24/7 - Betriebsplan Samstag

Anlage 24/7 - Betriebsplan Sonntag

Anlage 24/6

Anlage 24/6 - Betriebsplan Werktag

Anlage 24/6 - Betriebsplan Samstag

Anlage 24/6 - Betriebsplan Sonntag

Anlage 24/5

Anlage 24/5 - Betriebsplan Werktag

Anlage 24/5 - Betriebsplan Samstag

Anlage 24/5 - Betriebsplan Sonntag

Anlage 12/7

Anlage 12/7 - Betriebsplan Werktag

Anlage 12/7 - Betriebsplan Samstag

Anlage 12/7 - Betriebsplan Sonntag

Anlage 12/6

Anlage 12/6 - Betriebsplan Werktag

Anlage 12/6 - Betriebsplan Samstag

Anlage 12/6 - Betriebsplan Sonntag

Anlage 12/5

Anlage 12/5 - Betriebsplan Werktag

Anlage 12/5 - Betriebsplan Samstag

Anlage 12/5 - Betriebsplan Sonntag

Schule K-12

Eine K-12-Schule umfasst den Kindergarten und die Schuljahre 1-12 oder Primar- und Sekundarstufen. Im Folgenden wird die Belegung der Schule während des Schuljahrs dargestellt. Während der Schulferien ist die Belegung Null.
