In Energieanalysen im Dialogfeld Ergebnisse und Vergleich ermöglicht es dieses Diagramm, sich schwerpunktmäßig auf diejenigen Aspekte in Entwurf, Konstruktion und Gebäudetechnik zu konzentrieren, bei denen die größten Energieeinsparungen möglich sind.
Die Daten in diesem Diagramm stammen aus 37 einzelnen Energiesimulationen, die gleichzeitig in der Cloud durchgeführt werden. Für jede dieser Simulationen wird eine andere Variante einer Kombination von Gebäudeelementen verwendet, darunter Dach- und Wanddämmung, Verglasungseigenschaften, Beleuchtungssteuerung und Infiltration. Mithilfe dieser Simulationen werden Extremwerte getestet, die in neuen und vorhandenen Gebäuden vorkommen. Sie unterstützen die Teams während derArbeit an einem Entwurf dabei, sich einen allgemeinen Eindruck davon zu verschaffen, in welchem Maße die verschiedenen Parameter die Energieeffizienz des Gebäudes beeinflussen.
Bedeutung des Diagramms

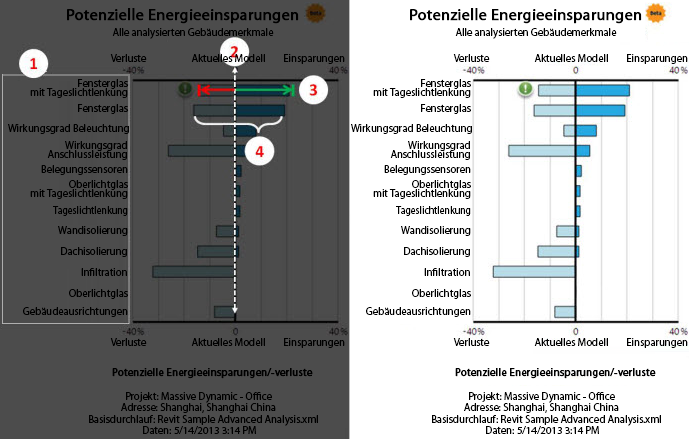

1: Analysierte Gebäudeelemente. Jeder Balken in der Tabelle steht für ein Gebäudeelement, das auf seine Auswirkungen auf die Energieeffizienz des Gebäudes hin analysiert wird. Für jedes Gebäudeelement wird eine Reihe von Entwurfsoptionen getestet.
2: Basislinie für den aktuellen Zustand des Modells. Die vertikale Linie bei 0 steht für die Energieeffizienz des Gebäudes, wie es für die Analyse eingesendet wurde.
3: Einsparungs-/Verlustpotenziale. Merkmale mit dem höchsten Potenzial für Energieeinsparungen stehen am oberen Ende der Liste. Die Länge des Balkens rechts von der Mittellinie steht für die potenziellen Einsparungen (in Prozent), ausgehend vom aktuellen Modell. Die Länge des Balkens links neben der Mittellinie steht für potenzielle Verluste (in Prozent).
4: Empfindlichkeit. Die Gesamtlänge des Balkens zeigt, in welchem Ausmaß die Energieanalysen auf dieses Gebäudeelement reagieren. Ein langer Balken bedeutet, dass eine Änderung an diesem Element große Auswirkungen auf den Energieverbrauch haben kann. Die Länge des Balkens wird auch durch das Ausmaß der Veränderungen im Wert des jeweiligen Elements in den verschiedenen Durchläufen bestimmt. Die Durchläufe werden so gewählt, dass Extremfälle dargestellt werden.
So verwenden Sie das Diagramm für potenzielle Energieeinsparungen
Die Energieanalyse ist besonders nützlich, wenn sie in einem ausreichend frühen Stadium des Projekts durchgeführt und häufig genug wiederholt wird, um Entscheidungen zuzulassen, die zur Senkung des Energieverbrauchs im Gebäude beitragen. Zur Bestimmung und Priorisierung der Vorkehrungen für eine effziente Nutzung von Energie ist die Zusammenarbeiten von Architektur- und Konstruktionsteams erforderlich. Dieses Diagramm soll diesen Prozess erleichtern. Es kann problemlos aus jedem Revit-Modell erstellt werden.
In diesem Diagramm sind wichtige Energiemerkmale auf einen Blick zu erkennen:
- Lange Balken stehen für Gebäudeelemente mit großen Auswirkungen für den Energieverbrauch (höhere Empfindlichkeit). Kürzere Balken stehen für weniger ausgeprägte Auswirkungen (geringere Empfindlichkeit).
- Balken, die sich von der Basislinie aus weiter nach rechts erstrecken, zeigen ein größeres Potenzial für Energieeinsparungen an. Balken, die sich von der Basislinie aus weiter nach links erstrecken, zeigen ein größeres Potenzial für Energieverluste an.
Das Entwurfsteam kann diese Daten zu Hilfe nehmen, um sich auf die Gebäudeelemente zu konzentrieren, die die stärksten Auswirkungen auf die Energieeffizienz haben.
- Konzentrieren Sie sich auf die Bereiche mit den größten Verbesserungsmöglichkeiten gegenüber dem aktuellen Zustand, indem Sie die Elemente mit den langen nach rechts weisenden Balken am oberen Ende der Liste untersuchen. Beachten Sie, dass Ihr Entwurf weitere für den Energieverbrauch des Gebäudes relevante Aspekte aufweisen kann, die jedoch nicht simuliert und im Diagramm dargestellt werden.
- Um Verluste an Energieeffizienz zu vermeiden, achten Sie darauf, die Ergebnisse für Gebäudeelemente mit langen Balken links der vertikalen Linie nicht zu verschlechtern.
- Machen Sie sich klar, in welchen Bereichen Flexibilität möglich ist. Gebäudeelemente, deren Änderung sich nur geringfügig auf die Energieeffizienz auswirken würde, sind mit kurzen Balken rechts bzw. links der vertikalen Linie markiert.
- Bei einem bestehenden Gebäude können die Ergebnisse im Diagramm dabei helfen, Prioritäten beim Audiet des Gebäudes zu setzen. Für Gebäudeelemente mit größeren Auswirkungen sollte beim Audit und in späteren Studien zur Effizienz mehr Zeit und Aufmerksamkeit aufgewendet werden.
Beispiel: Interpretation des Diagramms für potenzielle Energieeinsparungen
Das folgende Diagramm wurde aus dem gezeigten Revit-Modell eines Bürogebäudes mit Simulation für einen Standort in der Nähe von Schanghai erstellt. Die Unterseite der U-Form dieses Gebäudes zeigt nach Süden.

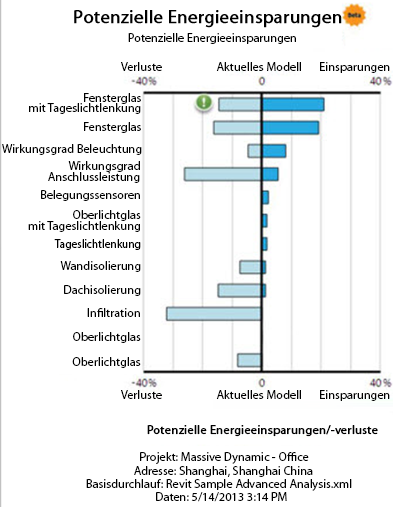

- Die Gebäudeelemente mit der größten Empfindlichkeit für den Energieverbrauch sind die Fensterverglasung, der Strombedarf der angeschlossenen elektrischen Geräte sowie die Infiltration. Aus dem Test unterschiedlicher Alternativen ergab sich, dass jedes dieser Elemente den Energieverbrauch um potenziell 35 % verändern kann. Andere Parameter, die mit potenziellen Auswirkungen von 10 - 15 % ebenfalls von Bedeutung sind, sind die Dachdämmung, die Effizienz der Beleuchtung und die Wanddämmung.
- Das größte Verbesserungspotenzial für den Energieverbrauch (basierend auf dem aktuellen Gebäudemodell) besteht darin, das Fensterglas auszutauschen (Verbesserung um ~ 20 %). Im aktuellen Gebäudemodell wird klare Doppelverglasung mit dem U-Wert (SI) 3,16 (Englisch: 0,56), dem SHGC 0,69 und dem VLT 0,78 verwendet.
- Der nächstwichtige Bereich für Verbesserungen gegenüber der Basislinie ist eine effizientere Beleuchtung. Dadurch kann die Energieeffizienz um etwa 8 % verbessert werden.
- Änderungen der Infiltration und des Stromverbrauchs durch Geräte können sich sehr stark auf den Energieverbrauch auswirken. Da diese Werte in der Praxis stark schwanken können, sollten Sie die Ihrem Modell zugrunde liegenden Annahmen prüfen. Die Energieeffizienz eines schlecht abgedichteten Gebäudes kann um über 30 % schlechter sein als die des eingesendeten Modells.
- Die angegebene Dämmung von Dach und Wänden zeigt relativ gute Werte. Das Potenzial für Energieeinsparungen hier ist nur geringfügig, es ist jedoch wichtig, nicht hinter die erzielten Werte zurückzufallen.
- Durch Verwendung von Tageslichtsteuerung ist eine Verbesserung der Energieeffizienz insgesamt um ca. 3 % zu erwarten. Diese Auswirkung geht aus der Alternative für Tageslichtsteuerung (Daylight Controls - DC) sowie aus den Alternativen für Fenster- und Dachfensterverglasung hervor, bei denen Tageslichtsteuerung verwendet wird. Die Tageslichtsteuerung ist mit der Verglasung für Fenster und Dachfenster verknüpft, sodass Sie erkennen können, ob mit anderen Glassorten eine effizientere Nutzung der Tageslichtsteuerung möglich ist.
Schlussfolgerungen aus dem Diagramm:
