Steuerung der Anzeige verdeckter Linien für sich überschneidende Geometrie.
Wenn die Modellzeichnung sich überschneidende Geometrie enthält (beispielsweise eine Extrusion durch eine Wandoberfläche), erstellt Revit keine neuen Kanten entlang den Linien der Überschneidung. Dadurch werden verdeckte Linien während des Exports möglicherweise nicht richtig entfernt. Wenn beim Exportieren einer Konstruktionsansicht die verdeckten Linien aktiviert sind, erhalten Sie möglicherweise beim Öffnen der Ansicht in einer anderen CAD-Anwendung unerwartete Ergebnisse. Weitere Informationen erhalten Sie unter Bildstil Verdeckte Linie.
Damit alle sichtbaren Linien angezeigt werden, sollten Sie bei Revit zunächst in einer Oberfläche eine Öffnung erstellen, bevor Sie eine andere Oberfläche durch diese Oberfläche führen. Weitere Informationen erhalten Sie unter Bearbeiten eines Wandprofils.

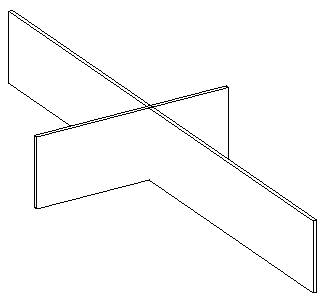

Sich überschneidende Geometrie im Modus Verdeckte Linien (an sich überschneidenden Oberflächen werden keine Kanten erstellt)
