Beim Hinzufügen von Notizen zu einer Zeichnung können Sie die Darstellung von Führungslinien, den Zeilenumbruch und das Textformat steuern.
- Klicken Sie auf Registerkarte Beschriften
Gruppe Text
(Text). Der Mauszeiger wird als Textwerkzeug
dargestellt. - Wählen Sie in der Gruppe Format eine Führungslinienoption:
- Keine Führungslinie (Vorgabe)
- Ein Segment

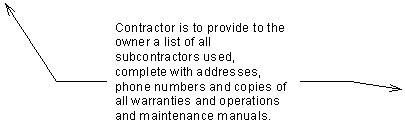

- Zwei Segmente
- Gekrümmt - Um die Krümmung zu ändern, ziehen Sie das Bogensteuerelement.
Tipp: Wenn Sie eine Notiz mit einer Führung platzieren, fängt der letzte Führungspunkt alle möglichen Führungszuordnungspunkte umliegender Notizen. Wenn Sie eine Notiz ohne Führung platzieren, fängt diese den Textursprung umliegender Notizen oder Beschriftungen. Der Ursprung ist von der Textausrichtung (links, rechts oder zentriert) abhängig. - Wählen Sie einen linken und einen rechten Zuordnungspunkt. Anmerkung: Die Zuordnungspunkte werden oben links und unten rechts platziert, aber Sie können die Vorgaben ändern.
- Wählen Sie eine horizontale Ausrichtung (links, rechts oder Mitte).
- Wählen Sie eine der folgenden Optionen:
- Für Text ohne Umbruch: Klicken Sie einmal, um die Notiz zu platzieren. Revit fügt ein Textfeld für die Eingabe ein.
- Für Text mit Umbruch: Klicken Sie, und ziehen Sie, um ein Textfeld zu bilden.
- Für eine Notiz mit einer 1-Segment- oder einer gekrümmten Führungslinie. Klicken Sie einmal, um das Führungsende zu platzieren, zeichnen Sie die Führungslinie, und klicken Sie (für Text ohne Umbruch) bzw. ziehen den Mauszeiger (für Text mit Umbruch).
- Für eine Notiz mit einer 2-Segment-Führungslinie. Klicken Sie einmal, um das Führungsende zu platzieren, klicken Sie auf die gewünschte Position, um den Führungsbogen zu platzieren, und beenden Sie dann die Führungslinie, indem Sie den Mauszeiger klicken (für Text ohne Umbruch) bzw. ziehen (für Text mit Umbruch).
- (Optional) Wählen Sie in der Gruppe Format die Attribute für den Text: fett, kursiv und unterstrichen (oder drücken Sie STRG + B, STRG + I oder STRG + U).
- (Optional) Um eine Liste in der Notiz zu erstellen, klicken Sie auf
(Absatzformat), und wählen Sie einen Listenstil. - Geben Sie den Text ein, und klicken Sie anschließend auf eine beliebige Stelle in der Ansicht, um ihn fertig zu stellen.
Die Steuerelemente für Notizen bleiben aktiv, d. h., Sie können die Position und Breite der Notiz nachträglich ändern.
- Drücken Sie zweimal die Esc-Taste, um den Befehl zu beenden.
