Definieren der Geometrie einer Lichtquelle

Die Geometrie einer Lichtquelle bestimmt die Form des Lichts, das von der Leuchte ausgestrahlt wird. Beispielsweise sind in der folgenden Abbildung zwei unterschiedliche Geometrien für Lichtquellen dargestellt.

Anmerkung: Die Geometrie von Lichtquellen in einer Leuchtenfamilie kann nur im Familieneditor definiert werden. Es ist nicht möglich, die Geometrie einer Lichtquelle für eine Leuchte im Kontext eines Projekts zu ändern.

So definieren Sie die Geometrie einer Lichtquelle

  1. Erstellen Sie eine Leuchtenfamilie, oder öffnen Sie eine Leuchtenfamilie zur Bearbeitung.
  2. Wählen Sie im Zeichenbereich die Lichtquelle aus.

    Im Familieneditor wird die Lichtquelle im Allgemeinen durch einen gelben Umriss oder eine gelbe Form dargestellt.

    Anmerkung: Wenn die Lichtquelle im Familieneditor nicht angezeigt wird, ist sie nicht aktiviert. Um die Lichtquelle zu aktivieren, klicken Sie auf Registerkarte Erstellen Gruppe Eigenschaften Familienkategorie und -parameter. Wählen Sie Lichtquelle, und klicken Sie dann auf OK.
  3. Klicken Sie auf Registerkarte Ändern | Lichtquelle Gruppe Beleuchtung (Lichtquellendefinition).

    Alternativ dazu können Sie in der Eigenschaftenpalette unter Lichtquellendefinition auf Bearbeiten klicken.

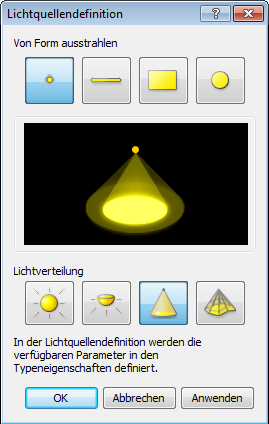

    Das Dialogfeld Lichtquellendefinition wird angezeigt.

  4. Wählen Sie für Von Form ausstrahlen die Form des Lichts, das von der Lichtquelle ausgestrahlt werden soll: Punkt, Linie, Rechteck oder Kreis.
  5. Wählen Sie für Lichtverteilung das Lichtverteilungsmuster für die Lichtquelle aus: kugelförmig, halbkugelförmig, Spot oder fotometrisches Netz.
    Tipp: Klicken Sie auf Fotometrisches Netz, wenn Sie eine IES-Datei angeben möchten, die fotometrische Form zu definieren.

    Das mittlere Bild wird geändert und veranschaulicht die kombinierten Einstellungen. Diese Einstellungen bestimmen die Parameter, die für die Lichtquelle verfügbar sind.

  6. Klicken Sie auf OK.

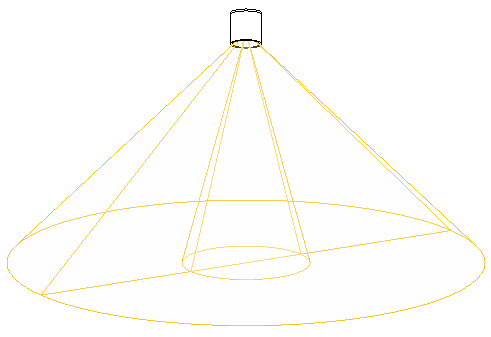

    Die Umrissform für die Lichtquelle im Zeichenbereich hängt von den ausgewählten Einstellungen für die Lichtquellendefinition ab.

  7. Speichern Sie Änderungen an der Leuchtenfamilie.
