Exportieren von Wänden, tragenden Geschossdecken, Geschossdecken und nichttragenden Elementen

Wände, tragende Geschossdecken und alle nichttragenden Elemente werden als Freiform-Körperelemente nach AutoCAD Architecture exportiert.

Körperelemente können in AutoCAD Architecture in die folgenden Objekte konvertiert werden:

• Wände
• AutoCAD-3DVolumenkörper
• Tragende Geschossdecken
• Dächer
• MEP-Räume

Wände, Türen und Fenster

Tragende Wände und architektonische Wände können nach AutoCAD Architecture exportiert werden. Wände werden in Freiform-Körperelemente konvertiert, die in AutoCAD Architecture-Wände konvertiert werden können. Fenster und Türen in einer Wand werden als einfache Öffnungen exportiert, in die AutoCAD Architecture-Fenster und -Türen eingefügt werden können. Eine physische Darstellung des Fensters oder der Tür wird ebenfalls als AutoCAD-Blockreferenz exportiert.

Beispiel

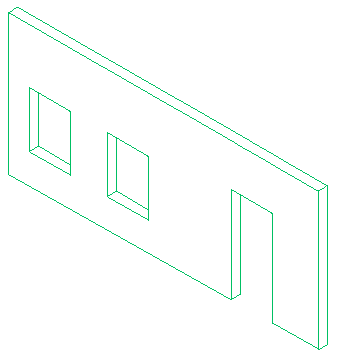

Wand mit Öffnungen in Revit

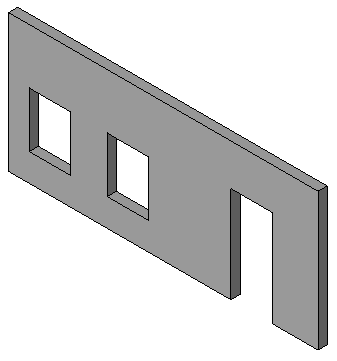

AutoCAD Architecture-Körperelement, das in eine Wand mit Öffnungen konvertiert wird

Tragende Geschossdecken, Geschossdecken und Fundamente

Tragende Geschossdecken, Geschossdecken und Fundamente in Revit können als Freiform-Körperelemente nach AutoCAD Architecture exportiert werden.

Wichtig: Wenn Sie zum ersten Mal einen Export nach AutoCAD Architecture durchführen, sind die folgenden Schritte erforderlich:

Fügen Sie im Abschnitt Export der Datei Revit.ini den Schlüssel ExportACAObjects hinzu, und legen Sie seinen Wert auf 1 fest.

So exportieren Sie Elemente in AutoCAD Architecture

Öffnen Sie die exportierte Zeichnung in AutoCAD Architecture

1. Erstellen Sie Wände, tragende Geschossdecken und andere, nichttragende Elemente in Revit.
2. Klicken Sie auf Exportieren CAD-Formate (DWG-Dateien).
3. Klicken Sie im Dialogfeld DWG-Export unter Exporteinrichtung wählen auf (Exporteinrichtung bearbeiten).
4. Legen Sie auf den anderen Registerkarten die benötigten Exportoptionen fest, und klicken Sie auf OK.
5. Wählen Sie im Dialogfeld DWG-Export unter Exportieren <In Sitzungsansicht/Plansatz>.
6. Wählen Sie die zu exportierende 3D-Ansicht aus. Weitere Informationen finden Sie unter Erstellen von Ansichts- und Plansätzen und Auswählen der zu druckenden Ansichten.
7. Klicken Sie auf Weiter.
8. Überprüfen Sie im Dialogfeld CAD-Formate exportieren, dass als Dateityp AutoCAD DWG-Dateien (*.dwg) ausgewählt ist.
9. Klicken Sie auf OK.

   Die ausgewählte Ansicht wird als DWG-Datei exportiert.

10. Öffnen Sie AutoCAD Architecture.
11. Klicken Sie auf Öffnen Zeichnung, und öffnen Sie die exportierte DWG-Datei.

    Die entstehenden Freiform-Körperelemente können Sie bei Bedarf in AutoCAD Architecture bearbeiten oder in Wände, tragende Geschossdecken, Dachplatten oder AutoCAD-3D-Volumenkörper umwandeln. Weitere Informationen finden Sie in der AutoCAD Architecture-Hilfe.
