Mit dem Werkzeug Liniengrafik können Sie keine neuen Modell- oder Detaillinien in der Ansicht erstellen. Stattdessen wird der aktuelle Linienstil der ausgewählten Linie außer Kraft gesetzt und durch einen anderen Linienstil ersetzt.
- Projektionskanten von Modellelementen, darunter Schattenrisskanten und Projektionskanten, die durch Planbereiche gebildet werden.

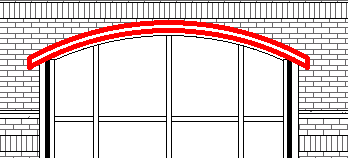

Rote Liniengrafik für die Projektionskanten eines Dachs
- Schnittkanten von Modellelementen
Blaue Liniengrafik für die Schnittkanten eines Fensters
- Kanten in importierten CAD-Dateien
- Kanten in verknüpften Revit -Dateien.
Sie können das Werkzeug Liniengrafik verwenden, um den Linienstil zu ändern von
Anmerkung: Sie können mithilfe des Werkzeugs Liniengrafik nicht den Linienstil von Bemaßungslinien und anderen Beschriftungslinien ändern.
