Mit dem Werkzeug Schnittprofil können Sie die Form geschnittener Elemente in einer Ansicht ändern. Dazu gehören Dächer, Geschossdecken, Wände und die Schichten mehrschaliger Konstruktionen.
Dieses Werkzeug ist in den Draufsichten, Deckenplänen und Schnittansichten verfügbar. Diese Änderungen sind ansichtsspezifisch, das heißt, die 3D-Geometrie und die Darstellung des Elements in anderen Ansichten bleiben unverändert.
- Klicken Sie auf Registerkarte Ansicht
Gruppe Grafik
(Schnittprofil). - Wählen Sie in der Optionsleiste unter Bearbeiten die Option Fläche (um die gesamte Begrenzungslinie der Fläche zu bearbeiten) oder Grenze zwischen Flächen (um die Begrenzungslinie zwischen zwei Flächen zu bearbeiten).
- Bewegen Sie den Mauszeiger über ein Element in der Ansicht, beispielsweise eine mehrschalige Wand.
Je nach ausgewählter Bearbeitungsoption wird eine gültige Schnittfläche oder eine Begrenzungslinie markiert.
- Klicken Sie auf die hervorgehobene Schnittfläche bzw. Begrenzungslinie, um sie auszuwählen und den Skizziermodus zu aktivieren.
- Skizzieren Sie eine Fläche, die der Auswahl hinzugefügt bzw. aus dieser entfernt werden soll. Verwenden Sie eine Abfolge von Linien, die an derselben Begrenzungslinie startet und endet.
Sie dürfen keine geschlossene Schleife zeichnen und die betreffende Begrenzungslinie nicht kreuzen. Mit der Option Grenze zwischen Flächen können Sie jedoch die Skizze über andere Begrenzungen der Fläche hinweg verlaufen lassen.
Auf der ersten skizzierten Linie wird ein Steuerelement in Pfeilform angezeigt. Es zeigt auf den Teil, der nach dem Bearbeiten erhalten bleibt. Klicken Sie bei Bedarf auf den Pfeil, um seine Richtung zu ändern.
Anmerkung: Wenn Sie eine Begrenzungslinie zwischen Flächen bearbeiten, müssen Sie nur die beiden Begrenzungslinien für die Fläche skizzieren. Eine Verbindungslinie wird zwischen den beiden skizzierten Linien angezeigt. Diese Linie brauchen Sie nicht selbst zu skizzieren. - Wenn Sie die Bearbeitung abgeschlossen haben, klicken Sie auf
(Bearbeitungsmodus beenden). - Um die grafische Darstellung (z. B. die Linienstärke oder -farbe) von Elementen in der Ansicht zu ändern, klicken Sie mit der rechten Maustaste auf das Element und wählen In Ansicht überschreiben Nach Element. Weitere Informationen finden Sie unter Überschreiben der Sichtbarkeit und grafischen Darstellung einzelner Elemente.

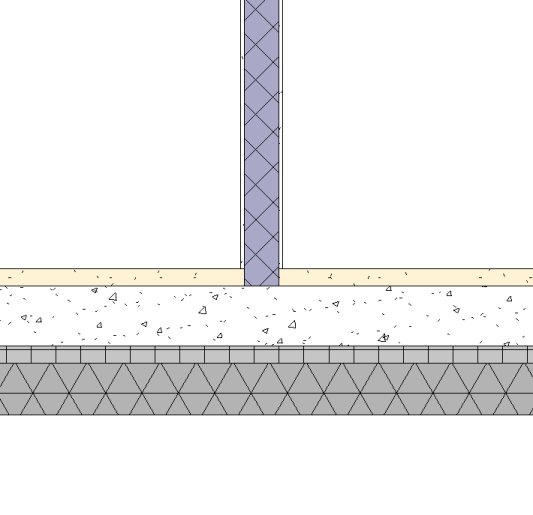

Vor Verwendung des Werkzeugs Schnittprofil

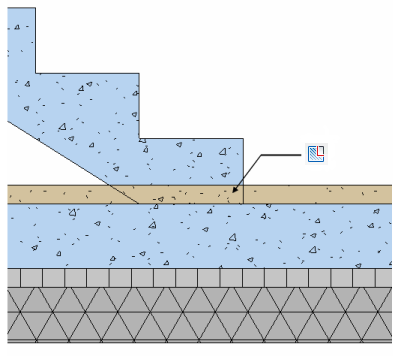

Nach Verwendung des Werkzeugs Schnittprofil

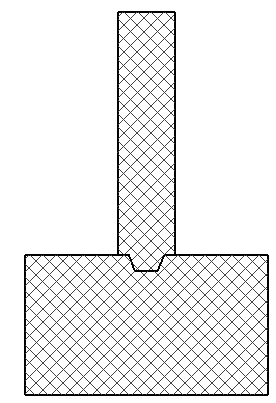

Wenn Sie bei zwei nebeneinander liegenden Elementen das Profil wie unten gezeigt bearbeiten möchten, können Sie die Option Grenze zwischen Flächen verwenden, um den gewünschten Effekt zu erzielen.
