Ausschließen von Elementen aus einem Gruppenexemplar

Sie können ein Element aus einem Gruppenexemplar ausschließen, sodass es nicht in der Ansicht sichtbar ist. Es ist außerdem möglich, ein Element aus einem Gruppenexemplar in die Projektansicht zu verschieben.

Das Ausschließen von Elementen aus einem Gruppenexemplar kann nützlich sein, wenn Sie beispielsweise eine Hoteleinheitengruppe platzieren, deren vier Begrenzungswände an eine ähnliche Einheit angrenzen, wobei sich die Wände überschneiden. Die sich überschneidende Wand können Sie aus dem Gruppenexemplar ausschließen. Wenn die ausgeschlossene Wand als Basis für Elemente dient (beispielsweise eine wandmontierte Wanne oder eine Tür), so versucht Revit, diese Elemente der verbleibenden Wand als Basis zuzuordnen.

Sie können Elemente mit einer der folgenden Methoden ausschließen:

• Elemente aus einem Gruppenexemplar ausschließen. Dabei verbleibt das Element in der Gruppe, ist jedoch in der Projektansicht für dieses Gruppenexemplar nicht sichtbar. Wenn das ausgeschlossene Element als Basis für andere Elemente dient, so versucht Revit, diese Elemente anderen Elementen als Basis zuzuordnen.
• Elemente aus einem Gruppenexemplar in die Projektansicht verschieben. Das Element ist in der Projektansicht sichtbar und kann dort bearbeitet werden. Das Element wird außerdem aus dem Gruppenexemplar ausgeschlossen.

Wenn Elemente ausgeschlossen werden und in der Projektansicht für ein Gruppenexemplar nicht sichtbar sind, so werden Sie nicht in die Bauteillisten aufgenommen.

Ausgeschlossene Elemente können in ihr Gruppenexemplar wiederaufgenommen werden.

So können Sie Elemente aus einem Gruppenexemplar ausschließen

1. Platzieren Sie den Mauszeiger im Zeichenbereich in der Nähe über das zu entfernende Gruppenelement.
2. Drücken Sie die Tabulatortaste, um das Element hervorzuheben, und klicken Sie dann darauf, um es auszuwählen.

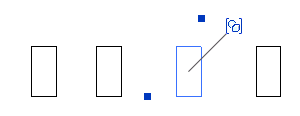

3. Klicken Sie im Zeichenbereich auf das Symbol (), um das Element auszuschließen, oder klicken Sie mit der rechten Maustaste, und wählen Sie Ausschließen.
   Anmerkung: Sie können auch folgende Tastaturkurzbefehle verwenden Entf oder Strg-X.

   Das Element wird nun aus dem Gruppenexemplar ausgeschlossen und die Elemente in Basisbauteilen bei Bedarf einem neuen Basisbauteil zugeordnet.

So verschieben Sie ein Element aus einem Gruppenexemplar in die Projektansicht

1. Platzieren Sie den Mauszeiger im Zeichenbereich über das zu verschiebende Element.
2. Drücken Sie die Tabulatortaste, um das Element hervorzuheben, und klicken Sie dann darauf.
3. Klicken Sie mit der rechten Maustaste darauf und klicken Sie auf In Projekt verschieben.

So stellen Sie ein ausgeschlossenes Element in einer Gruppe wieder her

1. Platzieren Sie den Mauszeiger im Zeichenbereich in der Nähe über das ausgeschlossene Gruppenelement.
2. Drücken Sie die Tabulatortaste, um das Element hervorzuheben, und klicken Sie dann darauf.
3. Klicken Sie im Zeichenbereich auf das Symbol (), um das ausgeschlossene Element wiederherzustellen, oder klicken Sie mit der rechten Maustaste, und wählen Sie Ausgeschlossenes Objekt wiederherstellen.

So stellen Sie alle ausgeschlossenen Elemente in einer Gruppe wieder her

1. Wählen Sie im Zeichenbereich die Gruppe aus.
2. Klicken Sie auf Registerkarte Ändern | Modellgruppen bzw. Ändern | Angehängte Detailgruppen Gruppe Gruppieren (Alle ausgeschlossenen wiederherstellen).
