Bevor Sie Flansche automatisch anzeigen, müssen Sie die Vorgabe für den Flanschtyp im Dialogfeld Typeneigenschaften angeben.

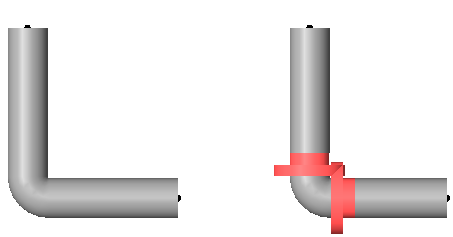

Die Abbildung auf der linken Seite zeigt eine Rohrverbindung ohne Flansche. Die Abbildung auf der rechten Seite zeigt markierte Flansche zwischen den Rohrenden und dem Bogen.
- Öffnen Sie im Projektbrowser die Ansicht, in der Sie den Flansch platzieren möchten.
- Erweitern Sie im Projektbrowser die Einträge Familien
Rohr Rohrtypen. - Klicken Sie mit der rechten Maustaste auf den Rohrtyp, und wählen Sie Eigenschaften.
- Geben Sie im Dialogfeld Typeneigenschaften unter Typenparameter unter HLS den vorgabegemäßen Typ für das Flanschformteil an, der mit dem ausgewählten Rohrtyp verwendet werden soll. Anmerkung: Der vorgegebene Flanschtyp ist Keine. In diesem Fall werden keine Flansche für diesen Rohrtyp angezeigt.
- Klicken Sie auf OK.
- Zeichnen Sie ein oder mehrere Rohre, und fügen Sie Formteile hinzu.
Flansche werden zwischen Rohrenden und Formteilen automatisch hinzugefügt.
