Teil 11: Hinzufügen von Bemaßungen

In dieser Übung fügen Sie dem Gebäudemodell Bemaßungen für die Grundfläche des Hauptgebäudes und die Position der frei stehenden Wand relativ zum Gebäude hinzu.

Kategorie Neue Benutzer Erforderliche Zeit 15 Minuten Verwendete Lernprogrammdateien GSG_11_dimensions.rvt

Ziele

• Hinzufügen von ausgerichteten und Winkelbemaßungen, um die Position der frei stehenden Wand relativ zum Gebäude anzugeben.
• Bemaßen der Breite und Länge des Gebäudes.
• Verwenden der Option Öffnungen mit einer ausgerichteten Bemaßung, um Fensteröffnungen beim Bemaßen der Außenwand automatisch einzuschließen.

Video ansehen

Hinzufügen von Bemaßungen

1. Öffnen Sie das Projekt GSG_11_dimensions.rvt.
2. Stellen Sie sicher, dass der Grundriss 01 - Lower Level geöffnet ist.
3. Klicken Sie auf Registerkarte Beschriften Bemaßung (Ausgerichtet).
4. Wählen Sie in der Optionsleiste die Option Kanten Wand und für Auswählen die Option Referenzen.

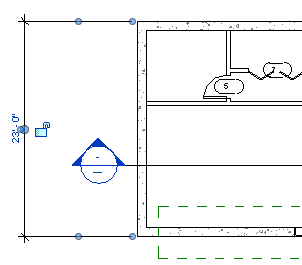

5. Bemaßen der Breite des Gebäudes:
   • Klicken Sie auf die Außenseite der Nordwand.
   • Klicken Sie auf die Außenseite der Südwand.
   • Bewegen Sie den Mauszeiger an die linke Seite des Gebäudes, und klicken Sie, um die Bemaßung zu platzieren.

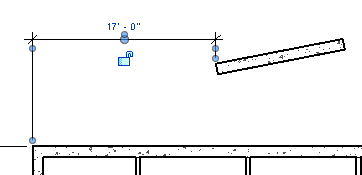

6. Bemaßen des Abstands zwischen der Westwand und der frei stehenden Wand:
   • Klicken Sie auf die Außenseite der Westwand.
   • Bewegen Sie den Mauszeiger über die obere linke Ecke der frei stehenden Wand, drücken Sie die Tabulatortaste zum Hervorheben des Endpunkts, und klicken Sie dann, um ihn auszuwählen.
   • Bewegen Sie den Mauszeiger nach oben, und klicken Sie, um die Bemaßung zu platzieren.

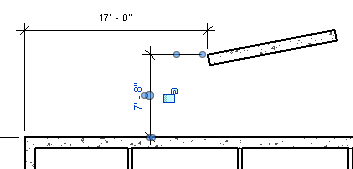

7. Bemaßen des Abstands zwischen der Nordwand und der frei stehenden Wand:
   • Klicken Sie auf die Außenseite der Nordwand.
   • Bewegen Sie den Mauszeiger über die obere linke Ecke der frei stehenden Wand, drücken Sie die Tabulatortaste zum Hervorheben des Endpunkts, und klicken Sie dann, um ihn auszuwählen.
   • Bewegen Sie den Mauszeiger nach links, und klicken Sie, um die Bemaßung zu platzieren.

8. Klicken Sie in der Gruppe Bemaßung auf (Winkel).

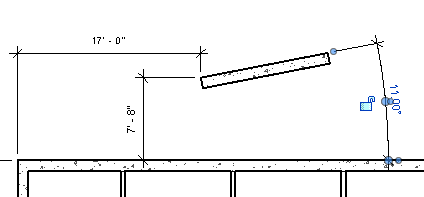

9. Hinzufügen einer Winkelbemaßung zwischen der Nordwand und der frei stehenden Wand:
   • Klicken Sie auf die Nordseite der frei stehenden Wand.
   • Klicken Sie auf die Außenseite der Nordwand.
   • Bewegen Sie den Mauszeiger nach rechts, und klicken Sie, um die Bemaßung zu platzieren.

10. Klicken Sie in der Gruppe Bemaßung auf (Ausgerichtet).
11. Gehen Sie in der Optionsleiste wie folgt vor:
    • Wählen Sie für Auswählen die Option Wände.
    • Klicken Sie auf Optionen.
    • Wählen Sie im Dialogfeld Automatische Bemaßungsoptionen die Option Öffnungen, und klicken Sie auf OK.

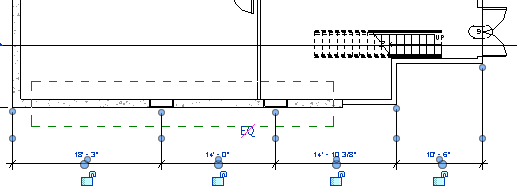

12. Bemaßen der Fensteröffnungen und Schnittpunkte für die Südwand:
    • Klicken Sie auf die südliche Außenwand.
    • Klicken Sie auf die beiden angrenzenden Südwände.
    • Bewegen Sie den Mauszeiger nach unten, und klicken Sie, um die Bemaßung zu platzieren.

13. Wählen Sie in der Optionsleiste für Auswählen die Option Referenzen.

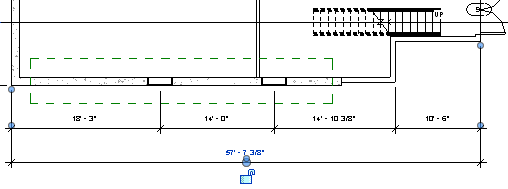

14. Bemaßen der Länge des Gebäudes:
    • Klicken Sie auf die Außenseite der Westwand.
    • Klicken Sie auf die Außenseite der Ostwand direkt unter der Doppeltür.
    • Bewegen Sie den Mauszeiger unter die vorherige Bemaßung, und klicken Sie, um die Bemaßung zu platzieren.
