Trennen von Flächen

Mit dem Werkzeug Fläche trennen wird die gewählte Fläche des Elements in verschiedene Bereiche aufgeteilt, ohne dass die Struktur des Elements geändert wird.

Der Befehl Fläche trennen kann auf alle Exemplare angewendet werden, die nicht zu einer Familie gehören. Danach können Sie mit dem Werkzeug Farbe ein anderes Material auf einen Bereich der Fläche anwenden. Weitere Informationen erhalten Sie unter Anwenden eines Materials auf eine Fläche eines Elements.

Beispiel

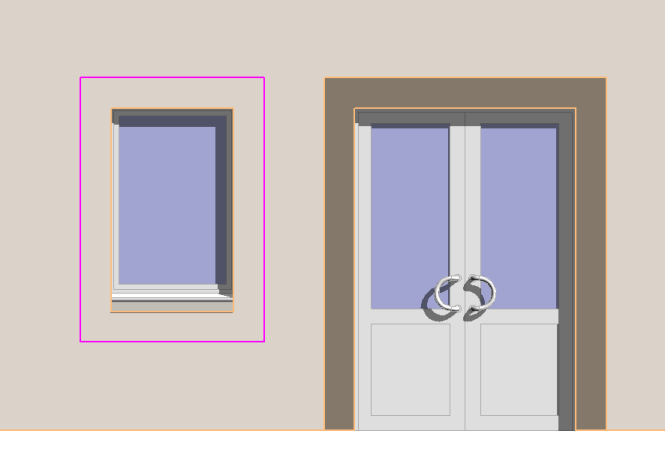

Eine Wand mit geteilter Fläche (um das Fenster) vor der Farbgebung

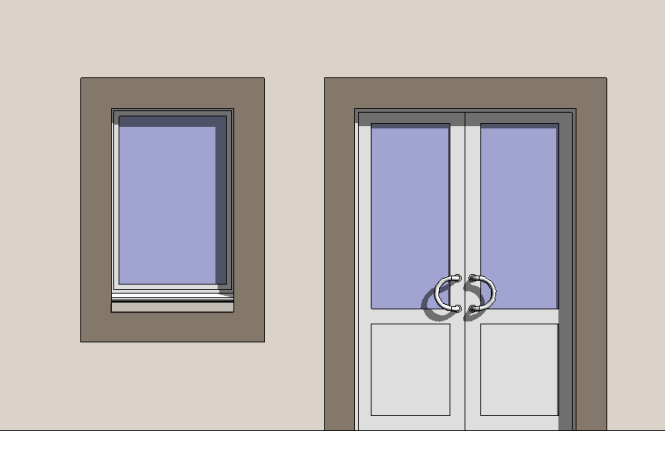

Eine Wand mit geteilter Fläche (um das Fenster) nach der Farbgebung

So teilen Sie eine Fläche

  1. Klicken Sie auf Registerkarte Ändern Gruppe Geometrie (Fläche trennen).
  2. Zeigen Sie mit der Maus auf die Elementfläche, um sie hervorzuheben. Sie müssen möglicherweise die Tabulatortaste drücken, damit die gewünschte Fläche ausgewählt wird.
  3. Klicken Sie auf die Fläche, um sie auszuwählen.
  4. Skizzieren Sie den gewünschten Teilbereich der Fläche.
    Anmerkung: Skizzieren Sie auf der Fläche eine geschlossene Schleife oder eine offene Schleife, die an den Begrenzungslinien der Fläche endet.

    Beispiel

    Im folgenden Beispiel wird die Wand um das Fenster geteilt, sodass sie die zur Türumrandung passende Farbe bekommen kann.

  5. Klicken Sie auf (Bearbeitungsmodus beenden).
Tipp: Sie können die Fläche einer Stütze teilen. Soll das Projekt jedoch mehrere Exemplare dieser Stütze enthalten, wird empfohlen, die Stütze im Familieneditor zu erstellen und dort zu teilen.
