Für die Darstellung von Tragwerksstützen in Draufsichten kann eine festgelegte Schnittebene für Draufsichten der entsprechenden Familie verwendet werden.
- Öffnen Sie eine Stützenfamilie, oder erstellen Sie eine neue Stützenfamilie.
- Klicken Sie auf Registerkarte Erstellen
Gruppe Eigenschaften
(Familienkategorie und -parameter). - Aktivieren bzw. deaktivieren Sie im Dialogfeld Familienkategorie und -parameter unter Familienparameter den Parameter Familie mit Schnitten in Draufsichten anzeigen.
Anzeigeart der Stütze in der Draufsicht Aktion Basierend auf der Schnittebene der Projektdraufsicht Deaktivieren Sie den Parameter. Einheitlich, unabhängig von der Schnittebene der Projektdraufsicht Aktivieren Sie den Parameter. Die Stütze wird mit der in der Familieneditordraufsicht angegebenen Schnittebene angezeigt. - Klicken Sie auf OK.
- Speichern Sie die Stützenfamilie.
Nachdem Sie die Stützenfamilie in ein Projekt geladen haben, wird die Stütze basierend auf den Parametereinstellungen im Familieneditor angezeigt.
Beispiel

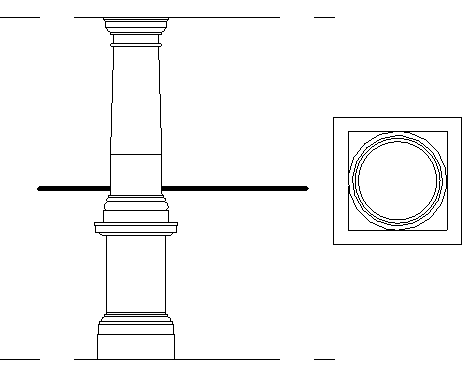

Die folgende Abbildung zeigt eine in ein Projekt geladene Stützenfamilie, wobei Als echten Schnitt im Grundriss darstellen nicht aktiviert ist. Die horizontale Linie wurde eingefügt, um die Schnittebene der Draufsicht zu markieren.

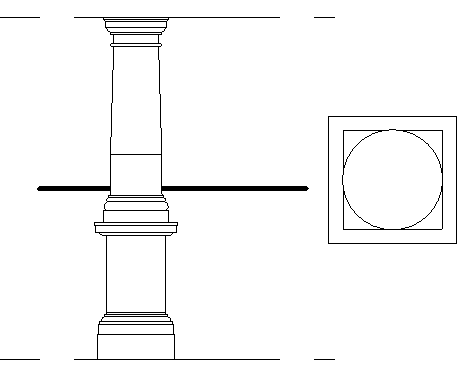

Im Bild unten wurde die Stützenfamilie bei aktiviertem Parameter Als echten Schnitt im Grundriss darstellen gespeichert. Sie wurde in ein Projekt geladen, und eine horizontale Linie wurde eingefügt, um die Schnittebene der Draufsicht zu markieren (wie im Bild oben). Beachten Sie, dass die Schnittebene der Projektdraufsicht keine Auswirkung auf die Anzeige der Stütze hat.
