Dient zum Erstellen einer halben Ellipse.
- Wählen Sie ein Werkzeug, mit dem eine Ellipse erstellt werden kann.
Sie können z. B. auf Registerkarte Beschriften
Gruppe Detail
(Detaillinie) klicken.
- Klicken Sie auf Registerkarte Linien platzieren (bzw. <Element> platzieren oder <Element> erstellen)
Gruppe Zeichnen
(Teilellipse) oder
(Linien auswählen). Anmerkung: Wenn Sie Linien auswählen wählen, können Sie die Kante oder die Fläche einer anderen Ellipse auswählen.
- Wenn Sie die Option Linien auswählen verwenden, können Sie in der Optionsleiste optional einen Wert für den Versatz angeben.
Anmerkung: Für Ellipsen steht nur dann ein Versatz zur Verfügung, wenn Sie die Option Linien auswählen wählen.
- Klicken Sie in den Zeichenbereich.
Der Objektfang wird für die Teilellipse aktiviert und eine Vorschau der Ellipse angezeigt.

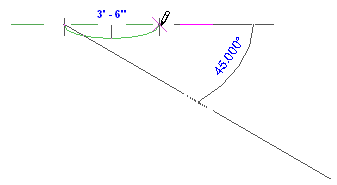

- Bewegen Sie den Mauszeiger in einer beliebigen Richtung vom ersten Punkt weg, um die Richtung und Länge der Hauptachse festzulegen.
- Klicken Sie entweder, wenn der gewünschte Wert angezeigt wird, oder geben Sie einen Wert ein, und drücken Sie die Eingabetaste.
- Bewegen Sie den Mauszeiger, um die Form der gewünschten Teilellipse festzulegen und klicken Sie oder geben Sie einen Wert ein, und drücken Sie die Eingabetaste.
