Geometrie

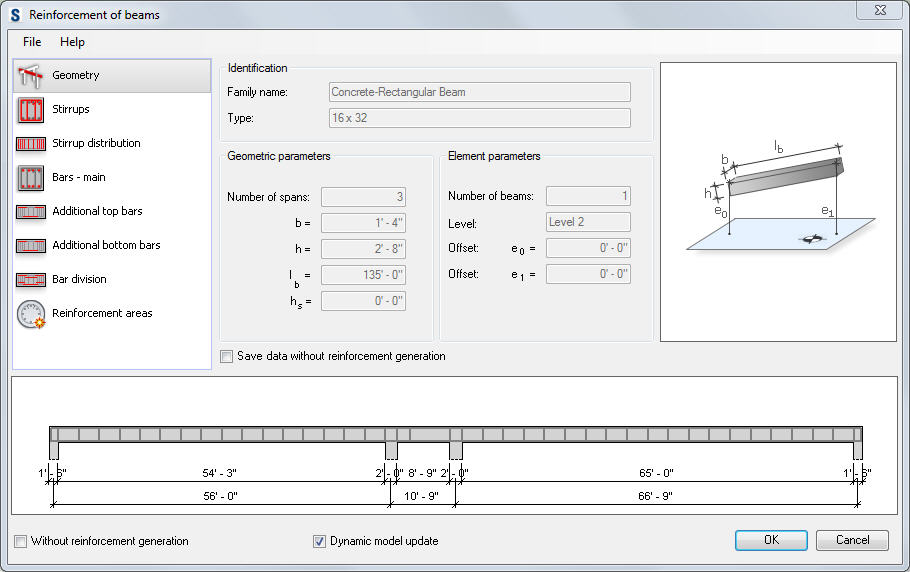

Balkenbewehrung - aufgerufen aus Autodesk® Revit®.

Folgende Parameter der Profilgeometrie sind im Dialogfeld verfügbar:

• Identifikationsparameter (Familie und Typ) eines aus einem Autodesk® Revit®-Modell geladenen Trägers
• Geometrische Parameter, einschließlich der Anzahl der Balkenfelder, der Bemaßungen des Querschnitts und der Länge der Balkenfelder
• Elementparameter, einschließlich der Anzahl der Balken und der Position des Trägers in der Konstruktion (Ebenen, Abstände)

Darüber hinaus erkennt die Bewehrung von Balken automatisch einen Typ von Stütze auf Balkenenden.

Wenn die Option Daten speichern ohne Bewehrung zu erzeugen deaktiviert ist, werden die Bewehrungsstäbe generiert und in Autodesk® Revit® angezeigt. Wenn diese Option aktiviert ist, werden die Bewehrungsdaten generiert (und können nach dem Neustart des Moduls verwendet werden), aber die Bewehrungsstäbe können in Autodesk® Revit® nicht angezeigt werden.

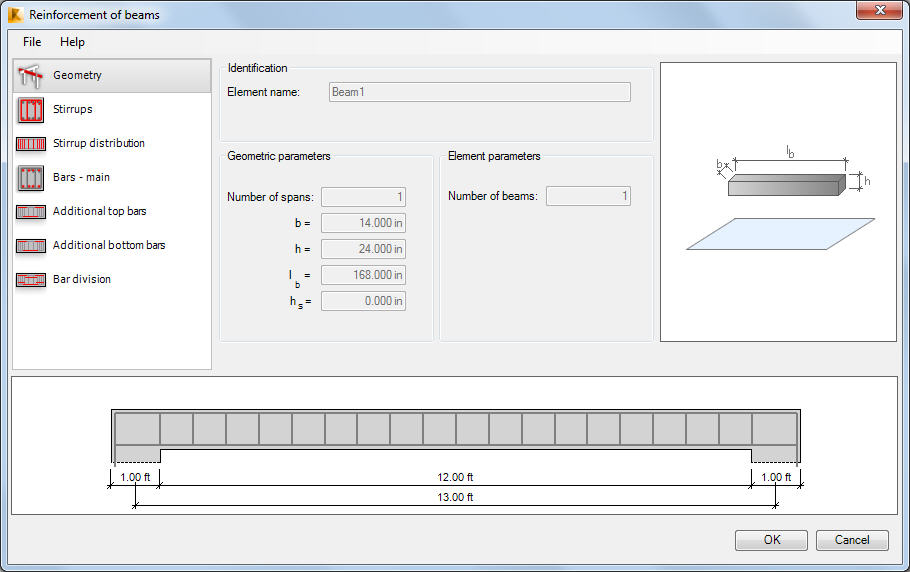

Balkenbewehrung - aufgerufen aus Autodesk Robot Structural Analysis 2015.

Folgende Parameter der Profilgeometrie sind im Dialogfeld definiert:

• Name eines Stahlbetonkonstruktionselements (Balken)
• Balkenbemaßungen: Anzahl der Balkenfelder, Bemaßungen des Querschnitts und Balkenfeldlänge

Darüber hinaus wird ein Typ von Stütze auf den Balkenenden erkannt.

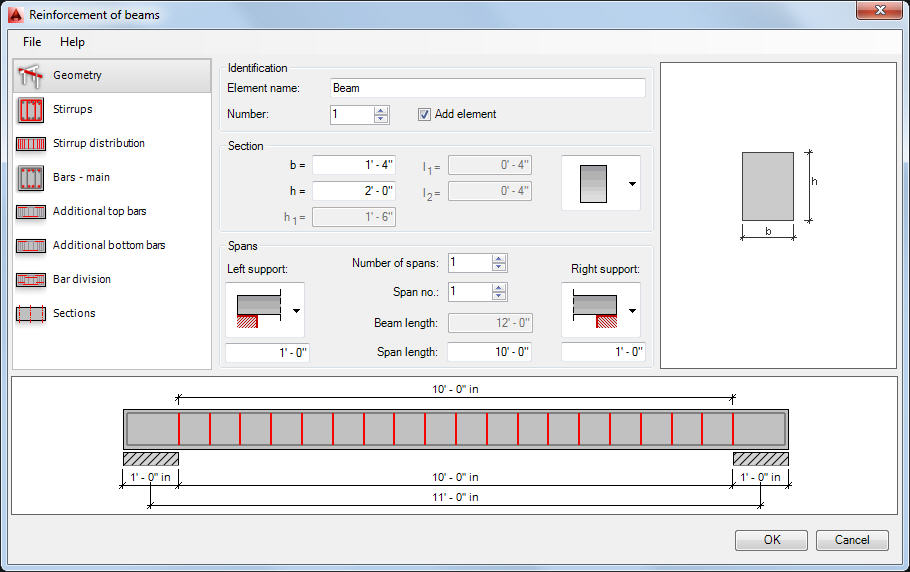

Trägerbewehrung - aufgerufen aus Autodesk® AutoCAD® Structural Detailing 2015 - Reinforcement.

Geben Sie die folgenden Daten im oberen Teil des Dialogfelds an:

• Name eines Stahlbetonträgers
• Anzahl der definierten Balken; dies wirkt sich auf die Stahltabelle aus.
• Typ des Balkenquerschnitts; Sie können folgende Profile angeben:

  rechteckig

  T-Profil

• Stützentyp für beide Enden der Balkenfelder:



• Parameter für Balkenfelder:
  • Anzahl der Felder
  • Länge der einzelnen Felder
  • Breite der Stützen für einzelne Felder

Wenn Sie die Option Element hinzufügen beim Erstellen der Balkenbewehrung auswählen, werden die Bewehrungsstäbe in einem Element gruppiert; ein Name für dieses Element (festgelegt im Feld Elementname) wird auf der Modell-Registerkarte im Dialogfeld der Objektprüfung Autodesk® AutoCAD® Structural Detailing 2015 - Reinforcement hinzugefügt.

Nachdem die Balkengeometrie definiert wurde, geben Sie die Werte für die Bemaßungen der Querschnitte und der Balkenfelder ein.
