Übertragen eines Autodesk® Revit®-Modells nach Autodesk CBS

Zum Übertragen eines Autodesk® Revit®-Modells nach Autodesk CBS gehen Sie wie folgt vor:

1. Starten Sie im Modulmanager den Export nach/Import aus Autodesk Concrete Building Structures und wählen Sie eine Datei aus.

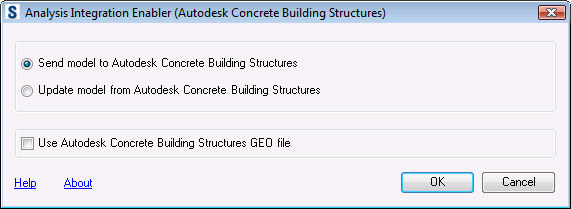

2. Im Dialogfeld Export nach/Import aus Autodesk Concrete Building Structures geben Sie das Programm an, an das das Modell gesendet wird (von Autodesk® Revit® nach Autodesk CBS oder aus Autodesk CBS nach Autodesk® Revit®).


   Wenn Sie die Option GEO-Datei von Autodesk Concrete Building Structures benutzen wählen, wird ein Dialogfeld angezeigt, in dem Sie die Datei in im Autodesk CBS-Format (GEO) speichern können.

   Klicken Sie auf OK.

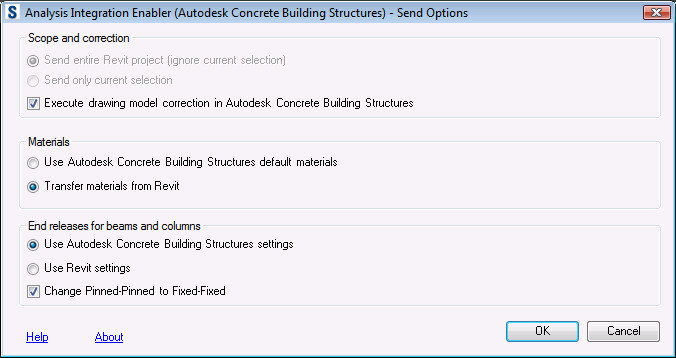

3. Im Dialogfeld Export nach/Import aus Autodesk Concrete Building Structures - Abschickenoptionen geben Sie die Übertragungsoptionen an:

   • Bereich und Korrektur
   • Das ganze Projekt schicken (aktuelle Markierung ignorieren)Revit: Das gesamte Konstruktionsmodell wird berücksichtigt (Standardoption, um den Export eines zufällig ausgewählten Elements zu vermeiden).
   • Nur aktuelle Markierungen schicken: Nur ausgewählte Elemente werden berücksichtigt.
   • Korrektur des Physikalisches Modell in Autodesk Concrete Building Structures: Wenn diese Option ausgewählt wird, wird automatisch eine Zeichnungsmodellkorrektur in Autodesk CBS ausgeführt. (Das Hauptziel ist die Generierung eines Berechnungsmodells.); Verwenden Sie diese Option mit Bedacht, wenn eine Konstruktion gebogene Elemente enthält, da die automatische Korrektur für die gesamte Konstruktion möglicherweise zu keinem zufriedenstellenden Ergebnis führt.
   • Material: Ermöglicht Ihnen anzugeben, wie das Material bestimmt wird.
   • Vorgabematerial von Autodesk Concrete Building Structures anwenden: Jeder Materialtyp eines Elements (Stahl, Beton, Holz) wird einem Material mit vorgegebenen Eigenschaften aus der Autodesk CBS-Materialdatenbank zugewiesen.
   • Material von Revit übertragen: Das in einem Autodesk® Revit®-Modell definierte Material wird übernommen.
   • Gelenke am Balken-, und Stützenendungen: Ermöglicht Ihnen anzugeben, wie die Parameter für Stabenden festgelegt werden sollen.
   • Autodesk Concrete Building Structures-Einstellungen anwenden: Die Gelenke in Autodesk® Revit® werden ignoriert; alle in Autodesk CBS definierten Stäbe werden dem Standardgelenkstyp zugeordnet.
   • Revit-Einstellungen anwenden: In Autodesk® Revit® definierte Gelenke werden in Autodesk CBS automatisch erkannt und Konstruktionsstäben zugewiesen; nur die My- und Mz-Gelenke können Balken und Stützen zugeordnet werden.
   • Pinned-Pinned zum Fixed-Fixed ändern: Alle Pinned-Pinned-Gelenke in Autodesk® Revit® werden zum Standardgelenkstyp geändert.

     Klicken Sie auf OK.

4. Im Dialogfeld Modell zu Autodesk Concrete Building Structures senden können Sie den Fortschritt der Übertragung (Lesen der Daten aus Autodesk Revit Autodesk® Revit®, Erstellen eines Autodesk CBS-Modells, Exportieren der Elemente und Erstellen der entsprechenden Elemente in Autodesk CBS) verfolgen.

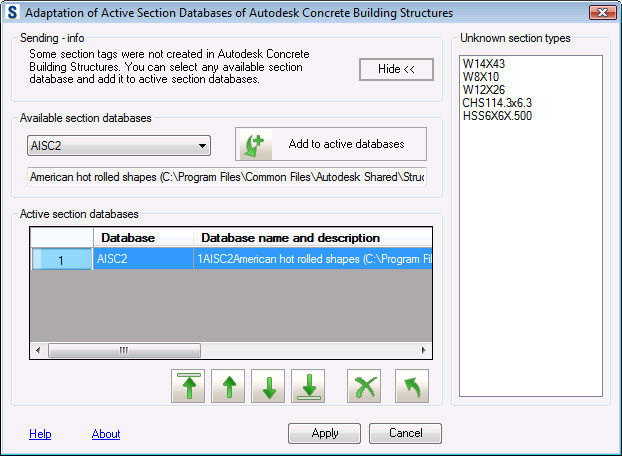

5. Das Dialogfeld Anpassung von aktiven Datenbanken von Autodesk Concrete Building Structures wird nur angezeigt, wenn bei der Übertragung zwischen Autodesk® Revit® und Autodesk CBS bestimmte Profilnamen (definiert in Autodesk® Revit®) in der aktiven Profildatenbank von Autodesk CBS nicht erkannt werden.

   • Wählen Sie unter Verfügbare Profildatenbanken die erforderliche Autodesk CBS-Profildatenbank aus und klicken Sie auf Hinzufügen, um sie den aktiven Datenbanken hinzuzufügen. Nachdem Sie die Datei übertragen haben, wird die ausgewählte Datenbank in der Liste der aktiven Profildatenbanken angezeigt.
   • Unter Sendeinformationen wird eine Meldung zum Status der Dateiübertragung angezeigt.
   • Schaltfläche zum Ausblenden/Einblenden: Zeigt das Teilfenster auf der rechten Seite des Dialogfelds mit den Namen der nicht erkannten Profile an oder blendet es aus.
   • Unter Aktive Profildatenbanken können Sie die Liste der aktiven Profildatenbanken bearbeiten:
     • Ändern Sie die Reihenfolge der Datenbanken.
     • Löschen Sie eine ausgewählte Profildatenbank.
     • Stellen Sie die aktive Profildatenbank wieder her.

     Verwenden Sie die Symbole, um die Liste zu bearbeiten:

     - Verschieben einer ausgewählten Datenbank an den Anfang der Liste

     - Verschieben einer ausgewählten Datenbank nach oben in der Liste

     - Verschieben einer ausgewählten Datenbank nach unten in der Liste

     - Verschieben einer ausgewählten Datenbank an das Ende der Liste

     - Löschen einer ausgewählten Datenbank aus der Liste

     - Rückgängigmachen, Wiederherstellen der aktiven Datenbank

6. Wenn Sie auf Anwenden klicken, werden die aktiven Datenbanken durchsucht. Nicht erkannte Profile werden Profilen aus der Datenbank zugewiesen. (Sie erhalten geometrische Eigenschaften.)

Anmerkung: In Autodesk Revit Autodesk® Revit® werden alle Wände und Platten durch ein geschichtetes Material definiert. Es gibt mehrere mögliche Fälle, wann Informationen in Bezug auf ein Platten-/Wandmaterial an Autodesk CBS gesendet werden sollten:

• Wenn ein geschichtetes Material aus mehr als einer tragenden Schicht besteht, muss in Autodesk CBS eine tragende Schicht ausgewählt werden.
• Wenn die Option Vorgabematerial von Autodesk Concrete Building Structures anwenden ausgewählt wurde, werden Elementen die Vorgabematerialien in Autodesk CBS für das entsprechende Autodesk CBS-Objekt zugewiesen.
