Stützenbewehrung - aufgerufen aus Autodesk® Revit®.
Zu den Parametern der Schnittgeometrie gehören:
- Identifizierungsparameter (Familie und Typ) einer aus einem Revit-Modell geladenen Stütze
- Bemaßungen des Querschnitts und der Höhe der Stütze
- Stützenposition, einschließlich der Anzahl der Stützen, der Position der Stütze in der Konstruktion (Ebene, Abstände)
Wenn die Option Daten speichern ohne Bewehrung zu erzeugen deaktiviert ist, werden die Bewehrungsstäbe generiert und in Autodesk® Revit® angezeigt. Wenn diese Option aktiviert ist, werden die Bewehrungsdaten generiert (und können nach dem Neustart des Moduls verwendet werden), aber die Bewehrungsstäbe können in Autodesk® Revit® nicht angezeigt werden.

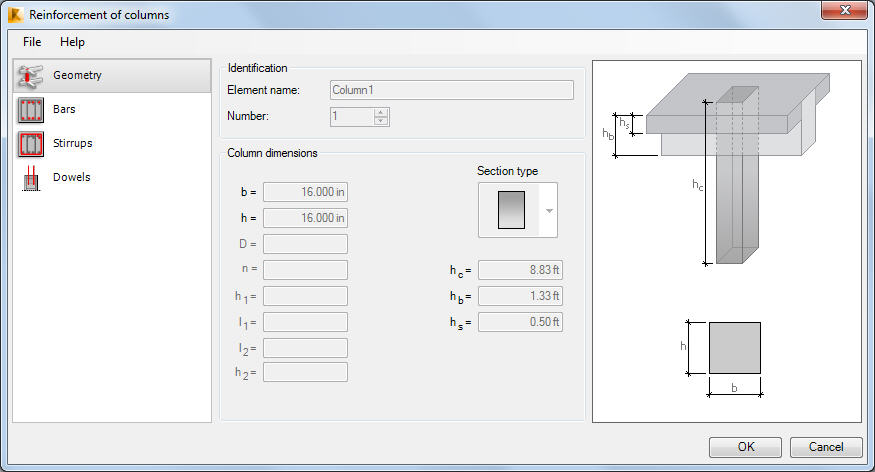

Stützenbewehrung - aufgerufen aus Autodesk Robot Structural Analysis 2015
Parameter der Schnittgeometrie:
- Name eines Stahlbetonkonstruktionselements (Stütze)
- Anzahl der Stützen
- Stützenbemaßungen: Bemaßungen des Querschnitts und der Höhe der Stütze
Die Bewehrung wird für die folgenden Stützenformen generiert:
Rechteckiger Querschnitt
Runder Querschnitt
L-förmiger Querschnitt
T-Profil
Es ist möglich, andere Typen von Stützenquerschnitten (z. B. Z-Profil, Halbkreis usw.) zu definieren. Die Bewehrung wird für diese Querschnitttypen jedoch nicht generiert.

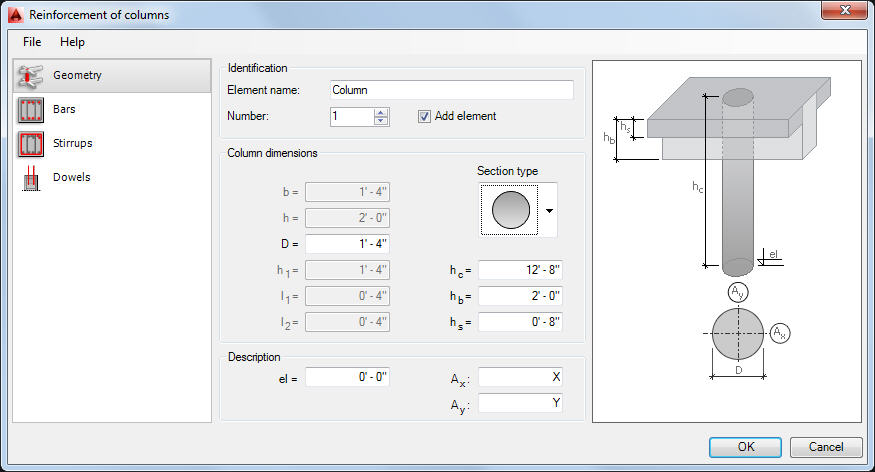

Stützenbewehrung - aufgerufen aus Autodesk® AutoCAD® Structural Detailing 2015 - Reinforcement.
Geben Sie die folgenden Daten im oberen Teil des Dialogfelds an:
- Name der Stahlbetonstütze
- Anzahl von definierten Stützen; dies wirkt sich auf die Stahltabelle aus.
- Stützenform; Sie können folgende Formen auswählen: Rechteckiger Querschnitt Runder Querschnitt L-förmiger Querschnitt T-förmiger Querschnitt
Wenn Sie die Option Element hinzufügen auswählen, werden die Bewehrungsstäbe in einem Element gruppiert; ein Name für dieses Element (festgelegt im Feld Elementname) wird auf der Modell-Registerkarte im Dialogfeld der Objektprüfung Autodesk® AutoCAD® Structural Detailing 2015 - Reinforcement hinzugefügt.
Nachdem die Geometrie der Stütze definiert wurde, geben Sie die Werte für Bemaßungen des Querschnitts und der Höhe der Stütze ein; die schematische Zeichnung der Stütze wird der ausgewählten Stützenform angepasst.
Außerdem können Sie die folgenden Parameter festlegen:
- Beschreibungen der Konstruktionsachsen(Standardmäßig bezeichnet Ax die X-Richtung und Ay die Y-Richtung, aber Sie können diese Werte bearbeiten).
- Die Ebene der Stützenbasis el
