Geometrie

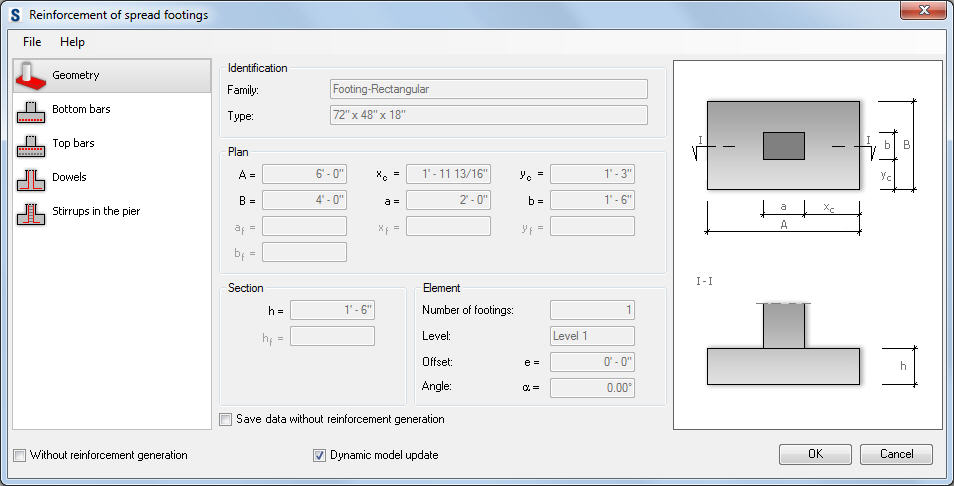

Bewehrung der Fundamente - aufgerufen aus Autodesk® Revit®.

Zu den Parameter für die Einzelfundamentgeometrie gehören:

• Identifizierungsparameter (Familie und Typ) eines aus einem Revit-Modell geladenen Einzelfundaments
• Draufsichtsbemaßungen
• Schnittbemaßungen
• Elementparameter, einschließlich der Anzahl der Fundamente, Ebene, Abstand und Winkel

Zulässige Formen des Einzelfundaments und der Stütze:

• Einzelfundament
  • Einfaches Rechteck
  • Doppeltes Rechteck
  • Trapez
• Angrenzende Stütze
  • Stahlbeton rechteckig
  • Stahlbeton rund
  • Stahl
  • Nicht angrenzende Stütze

Wenn die Option Daten speichern ohne Bewehrung zu erzeugen deaktiviert ist, werden die Bewehrungsstäbe generiert und in Autodesk® Revit® angezeigt. Wenn diese Option aktiviert ist, werden die Bewehrungsdaten generiert (und können nach dem Neustart des Moduls verwendet werden), aber die Bewehrungsstäbe können in Autodesk® Revit® nicht angezeigt werden.

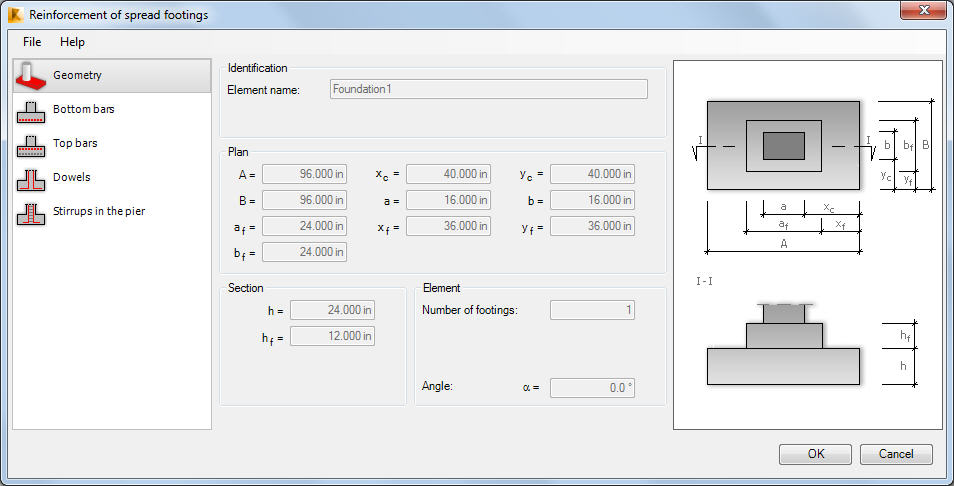

Bewehrung der Fundamente- aufgerufen aus Autodesk Robot Structural Analysis 2015

Geben Sie die folgenden Daten im oberen Teil des Dialogfelds an:

• Name des Einzelfundaments
• Anzahl der definierten Einzelfundamente
• Bemaßungen des Einzelfundaments (in Grundrissen und Schnittansichten)

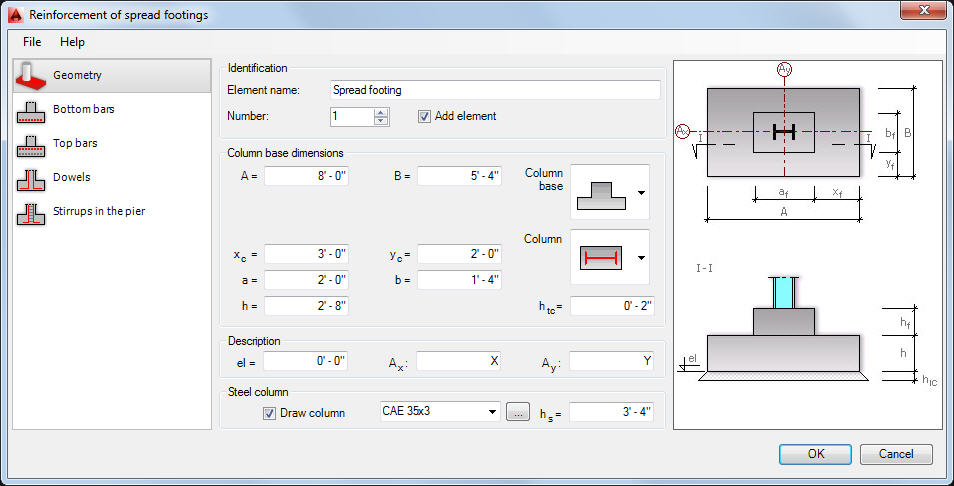

Bewehrung der Fundamente- aufgerufen aus Autodesk® AutoCAD® Structural Detailing 2015 - Reinforcement.

Geben Sie die folgenden Daten im oberen Teil des Dialogfelds an:

• Name des Einzelfundaments
• Anzahl der definierten Einzelfundamente; dies wirkt sich auf die Stahltabelle aus.
• Form des Einzelfundaments; Sie können die folgenden Formen auswählen:
  1. Rechteckig
  2. Trapezförmig
• Form der angrenzenden Stütze; Sie können die folgenden Formen auswählen:
  1. Rechteckiger Querschnitt
  2. Runder Querschnitt
  3. Stahlstütze

Wenn Sie die Option Element hinzufügen auswählen, werden die Bewehrungsstäbe (oder Netze) bei der Generierung der Einzelfundamentbewehrung in einem Element gruppiert; ein Name für dieses Element (festgelegt im Feld Elementname) wird auf der Modell-Registerkarte im Dialogfeld der Objektprüfung Autodesk® AutoCAD® Structural Detailing 2015 - Reinforcement hinzugefügt.

Nach der Definition der Einzelfundamentgeometrie geben Sie Werte für die Bemaßungen des Einzelfundaments und des Pfeilers der angrenzenden Stütze ein; die schematische Zeichnung des Fundaments wird der ausgewählten Form des Einzelfundaments und der Stütze angepasst.

Außerdem können Sie die folgenden Parameter festlegen:

• Beschreibungen der Konstruktionsachsen(Standardmäßig bezeichnet Ax die X-Richtung und Ay die Y-Richtung, aber Sie können diese Werte bearbeiten.)
• Dicke der dünnen Betonschicht htc
• Basisebene des Einzelfundaments el

Die Optionen im Feld Stahlstütze sind verfügbar, wenn eine Stahlstütze ausgewählt ist. Wählen Sie Stütze zeichnen, um eine Stahlstütze mit einem ausgewählten Profil in eine Zeichnung des Einzelfundaments einzuschließen. Die Länge der Stahlstütze wird im Feld hs angegeben.
