Wandmontiert, deckenmontiert und an Mast montiert/Testboxkonfigurationen

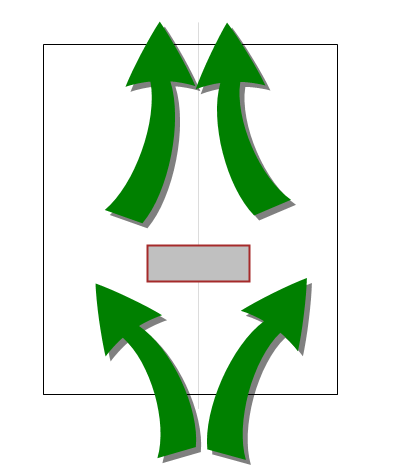

Idealerweise sollte die Strömung über die untere Fläche des Bereichs eintreten, sich in einer Kurve um die Installation bewegen und sich über ihr in einem Schwaden beschleunigen:

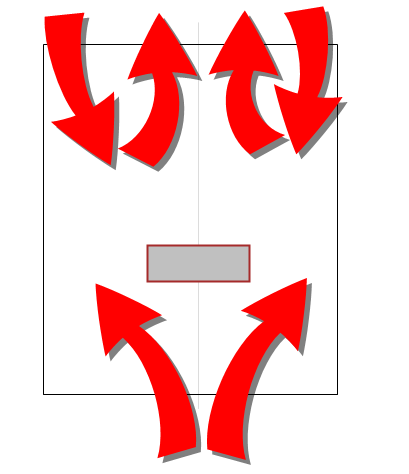

Von der oberen Öffnung sollte keine Strömung eintreten:
Wenn die Strömung von oben eintritt, werden mehrere Korrekturmaßnahmen empfohlen:
- Wenden Sie eine Wärmeübergangskoeffizienten-Randbedingung auf die obere Fläche an. Geben Sie als Wärmeübergangskoeffizient = 2 W/m²K und als Referenztemperatur = Umgebungstemperatur + 1 Grad an.
- Verfeinern Sie das Netz ober der Lampe. Eine zweckmäßige Methode ist, einen Netzverfeinerungsbereich direkt über der Lampe zu erstellen. Durch die Konzentration auf das Netz in diesem Bereich werden die Strömungsgradienten genauer berechnet.
- Reduzieren Sie die lokale Dehnung von 1.1 auf 1.08. Wenn das Problem weiterhin besteht, reduzieren Sie sie auf 1.05:
- Klicken Sie in der Task "Netz" mit der rechten Maustaste, und wählen Sie Bearbeiten.
- Klicken Sie im Schnellbearbeitungs-Dialogfeld "Netz" auf die Schaltfläche Erweitert.
- Ändern Sie den Wert im Feld Lokale Dehnung.
Wenn eine oder beide dieser Änderungen an einem Szenario vorgenommen werden, wenden Sie dieselbe Änderung auf alle Szenarios an. Dies gewährleistet die Konsistenz in der gesamten Designstudie.
Auf dem Boden stehend

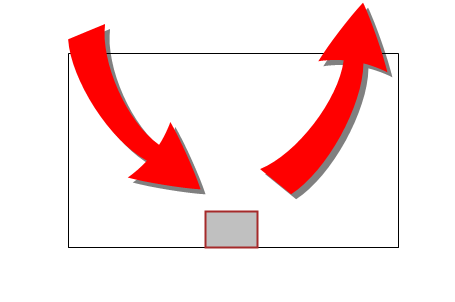

Idealerweise sollte die Strömung von den Seiten der Öffnung eintreten und in der Mitte austreten (den Schwaden von der Installation bildend), wie links gezeigt. Die Strömung sollte nicht nur an einer Seite eintreten und in der Nähe der anderen Seite austreten, wie dies rechts gezeigt wird:
|
|
|
Wenn die Strömung an einer Seite eintritt und an der anderen austritt, wird empfohlen, das Netz über der Lampe zu verfeinern. Eine zweckmäßige Methode ist, einen Netzverfeinerungsbereich direkt über der Lampe zu erstellen. Durch die Konzentration auf das Netz in diesem Bereich werden die Strömungsgradienten genauer berechnet.
