Analysemerkmale
- Stationär
- Interne 2D-Strömung
- Axialsymmetrisch
- Turbulent
- Nicht kompressibel
Verweis
White, F.M. , Fluid Mechanics, McGraw-Hill (1986).
Problembeschreibung
Ein 2D-kreisförmiges Rohr wird analysiert, um die Fluidströmungs- und Turbulenz-Modellierungsfunktionen von Autodesk Simulation CFD zu überprüfen.
Das k-
-Turbulenzmodell wird verwendet.
Die Reynolds-Zahl auf Basis des Rohrdurchmessers
beträgt 14,960.
Der Druckverlust
wird stromabwärts über ein Intervall von 50 m nach dem Einlass gemessen:

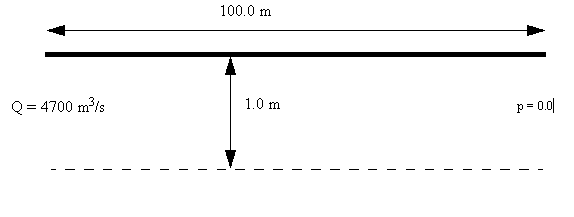

Geometrie und Randbedingungen
Ergebnisse
Die analytischen und numerischen Berechnungen des Druckabfalls werden verglichen. Der analytische Ausdruck für den Druckabfall von White (1986) ist:
-
ist der Darcy-Reibungsfaktor -
ist der Massenstrom -
ist die Rohrlänge, über die gemessen wird.
Der Darcy-Reibungsfaktor wird aus dem Blasius-Ausdruck berechnet:
Dabei werden folgende Parameter verwendet:
- =50.0 m
- =2350
- =14960
In den obigen Ausdrücken werden die folgenden Ergebnisse berechnet:
| Benchmark | 2014: Build 20130102 | % Fehler | 2015: Build 20131223 | % Fehler | |
|
|
4.0e5 Pa | 397744.82 Pa | 0.488 | 397744.82 Pa | 0.488 |
