In einer QuickInfo werden die resultierenden Wärmetauscherleistungsdaten angezeigt. Zum Anzeigen der QuickInfos halten Sie den Mauszeiger über das Wärmetauscher-Teil (während die Ergebnisaufgabe Global aktiv ist) oder über das Teil in der Verzweigung der Designstudienleiste Ergebnisse > Material. Die QuickInfo enthält die folgenden Informationen:
- Absorbierte Wärme: die vom Wärmetauscher übertragene, nach Zeit normalisierte Wärmemenge. Dies ist auch ein Indikator, der angibt, wie viel Kapazität erforderlich ist. Bei Klimaanlagen (AC) und CRAC-Einheiten kann dies in Energieverbrauch überführt werden.
- Temperaturänderung: der Temperaturunterschied zwischen Wärmetauscher-Einlass und -Auslass (Tout - Tin).
- Druckverlust: der Druckunterschied zwischen Wärmetauscher-Einlass und -Auslass (Pout - Pin).
- Volumenstrom: das Fluidvolumen, das durch die Wärmetauscherkomponente transportiert wird. Dies ist in der Regel der als Teil der Materialdefinition angegebene Wert.
Beachten Sie, dass diese Daten auch in der Zusammenfassungsdatei zur Verfügung stehen. (Registerkarte Ergebnisse > Gruppe Überprüfen > Zusammenfassungsdatei.)

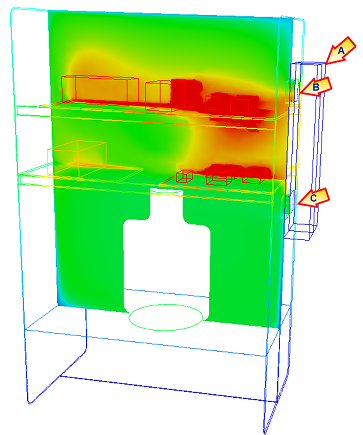

Im Folgenden wird gezeigt, dass keine Ergebnisse der Wärmetauscherkomponente (A) angezeigt werden. Um die Auswirkungen auf das System zu sehen, zeigen Sie die Temperaturen in der Nähe von Einlass und Auslass an:
Die Luft am Wärmetauscher-Einlass (B) ist deutlich wärmer als die Auslassluft (C). Der Temperaturabfall gibt an, dass dieser Wärmetauscher Hitze vom Arbeitsfluid abgeführt hat.
