Analyseeigenschaften
- Transient
- Dreidimensionale Strömung
- Turbulente Strömung
- Rotierende Strömung
- Kreiselpumpe
- Pumpengehäuse
Verweis
Miner,S.M., "Potential Flow Analysis Of A Centrifugal Pump: Comparison Of Finite Element Calculation And Laser Velocimeter Measurement", Ph.D. Dissertation, University of Virginia, 1988
Problembeschreibung
Der Verweis enthält die Strömungswerte einer Labor-Skalierungspumpe, die mithilfe von Geschwindigkeitsmessung per Laser erfasst wurden.
In diesem Fall wird der in Autodesk Simulation CFD berechnete Durchfluss mit dem gemessenen Betriebspunkt verglichen. Sie weisen ein Druckgefälle für die Pumpe zu, sagen den Durchfluss vorher und vergleichen diesen Durchfluss mit der experimentell bestimmten Kennlinie.
Geometrie und Randbedingungen

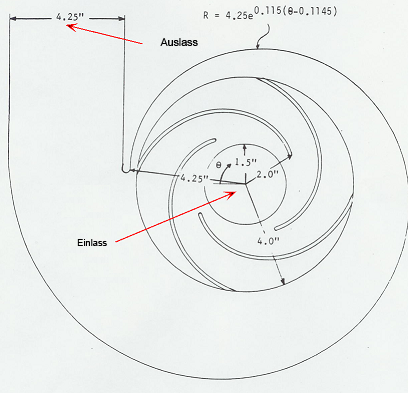

Das Laufrad ist eine ummantelte 4-Blatt-Konstruktion mit Spiralschaufeln mit einer Logstufe von 16°. Der Einlassradius beträgt 1.5 Zoll, der Auslassradius 4.0 Zoll und die führenden Kanten der Schaufeln haben einen Radius von 2.0 Zoll. Das Gehäuse ist eine logarithmische Spirale. Der Gehäusewinkel beträgt 83°, um mit der Strömung am Laufradauslass übereinzustimmen. Die Kanalbreite von Laufrad und Spiralgehäusebereichen beträgt 0.97 Zoll.
Ergebnisse
| Benchmark | 2014: Build 20130102 | % Fehler | 2015: Build 20131223 | % Fehler | |
| Durchfluss | 83 gpm | 81.79 | 1.45 | 80.20 | 3.37 |
