Analysemerkmale
- Stationär
- Dreidimensionale externe Strömung
- Turbulent
- Nicht kompressible Strömung
Verweis
White, F. M.: "Fluid Mechanics", McGraw-Hill, Inc., New York, 1979, S. 283-285.
Problembeschreibung
In diesem Fall wird Luft simuliert, die an einem kreisförmigen Zylinder vorbeiströmt. Mit den von Autodesk Simulation CFD berechneten Kräften wird dann der Zugkoeffizient ermittelt und mit den Daten der Referenz verglichen.
Für einen Zylinder wird der Zugkoeffizient wie folgt berechnet:
Dabei ist L die Zylinderlänge und d der Zylinderdurchmesser.
Geometrie und Randbedingungen

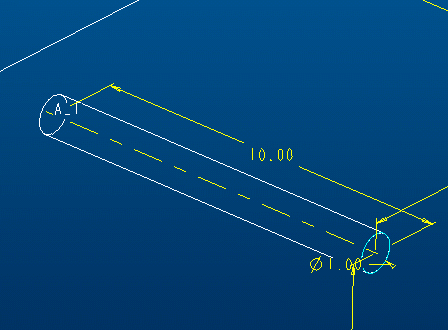

L = 20 Zoll (es wird eine symmetrische Geometrie verwendet)
d = 1.0 Zoll.
Der Zylinder ist von einem Quader umgeben, der 10 Zoll vom Ende des Zylinders und 20 Zoll oberhalb, unterhalb, an den Einlass- und Auslassenden hat.
Ergebnisse
Die Reynolds-Zahl (auf Basis des Zylinderdurchmessers) beträgt 105. Der Zugkoeffizient wird aus der Zugkraft berechnet:
| Benchmark | 2014: Build 20130102 | % Fehler | 2015: Build 20131223 | % Fehler | |
| Re=10^5 | CD = 0.91 | 0.928 | 2.007 | 0.913 | 0.318 |
