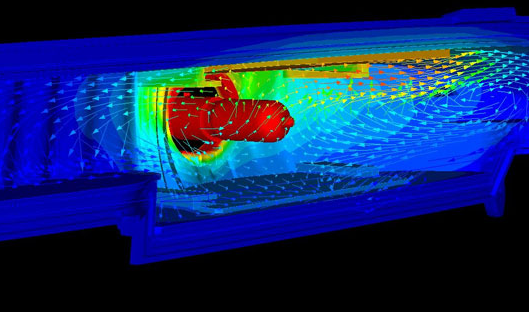

In einigen Situationen muss das Überprüfen und Optimieren der Konstruktion der Glühlampe erfolgen, bevor Sie das thermische Verhalten innerhalb einer Lampe verstehen.
Geometrie
Es gibt zwei primäre Modellierungsstrategien, um das thermische Verhalten einer einzigen Glühlampe zu simulieren: in einer Luftsäule und in einem Gehäuse. In beiden Fällen ist es besser, die Details des Sockels wegzulassen, da dessen geometrische Komplexität sich nicht signifikant auf das thermische Verhalten der Konstruktion auswirkt.

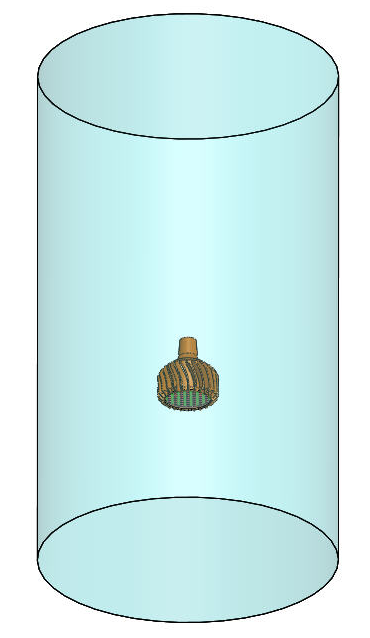

Luftsäule

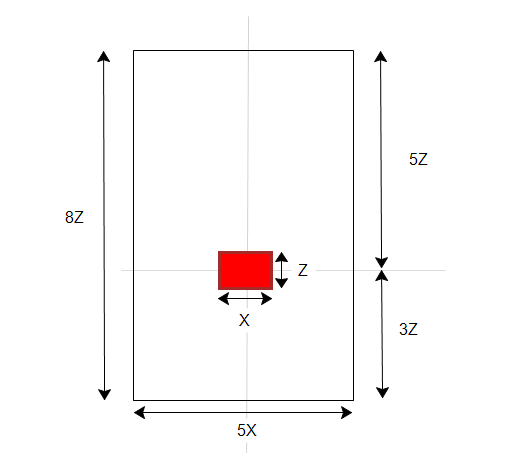

Konstruieren Sie ein zylindrisches Gehäuse um die Glühlampe, und zentrieren Sie es horizontal im Gehäuse. Die Größe des Gehäuses sollte auf der Größe des Geräts gemäß der Abbildung unten beruhen.
|
|
Um verschiedene Ausrichtungen der Glühlampe zu modellieren, ändern Sie die Ausrichtung des Luftzylinders anstelle der Glühlampe. Dadurch können Zusammenfassungsobjekte (Punkte, Ebenen und XY-Plots) für eine Ausrichtung zum Vergleichen von Ergebnissen aus anderen Ausrichtungen im Entscheidungscenter verwendet werden.

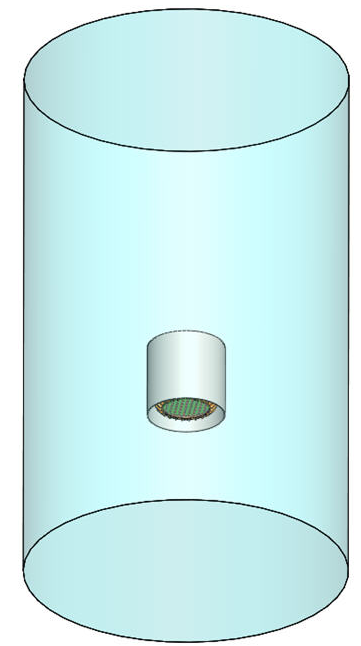

Gehäuse
Ein Gehäuse beschränkt die Luftströmung um die Glühlampe und kann die installierte Leistung besser vorhersagen.
- Erstellen Sie einen Zylinder mit einem Abstand von einem halben Zoll um die Glühlampe.
- Konstruieren Sie ein zylindrisches Gehäuse um die Glühlampe, und zentrieren Sie es horizontal im Gehäuse. Die Größe des Gehäuses sollte auf der Größe des Geräts gemäß der Abbildung unten beruhen.
|
|
Randbedingungen
- Um oben und unten Öffnungen für das Luftvolumen zu definieren, weisen Sie beiden Flächen einen Statischen Überdruck = 0 zu.
- Untere Fläche (Einlass): Statische Temperatur = Umgebungstemperatur.
- Die Wärmebelastung richtet sich nach dem Beleuchtungstyp. Klicken Sie für LED. Klicken Sie für Fluoreszenz.
