Materialien: Zuluftgebläse

In diesem Schritt wird ein Gebläsematerial zugewiesen, um Kühlluft durch das System zu blasen.

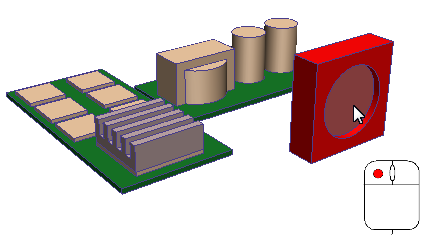

1. Wählen Sie zum Starten das Gebläse durch Klicken mit der linken Maustaste:



2. Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien.

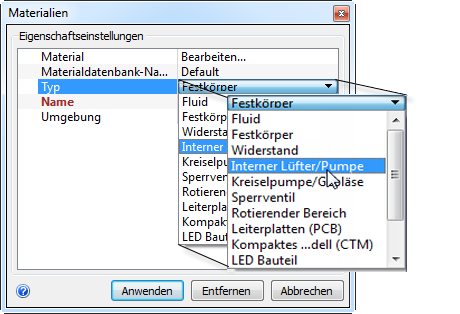

3. Wählen Sie im Schnellbearbeitungs-Dialogfeld Materialien den Materialtyp:

• a. Klicken Sie in der Zeile Typ in die rechte Spalte.
• b. Wählen Sie Interner Lüfter/Pumpe aus.

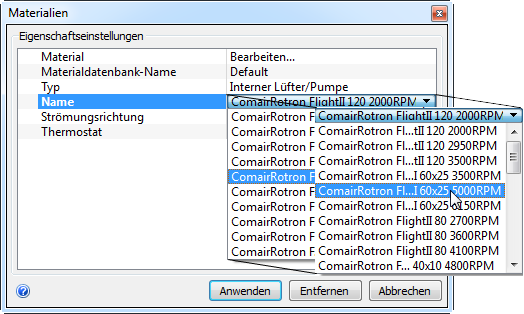

4. Wählen Sie im Menü Name die Option ComairRotron FlightII 60x25 5000 RPM.

Anmerkung: Erweitern Sie das Dialogfeld, indem Sie die rechte Kante ziehen.

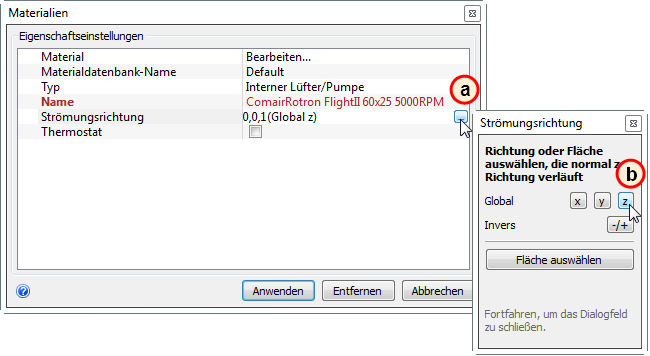

5. Stellen Sie die Strömungsrichtung am Gebläseauslass ein:

• a. Klicken Sie auf die Popout-Schaltfläche in der Spalte Strömungsrichtung.
• b. Klicken Sie auf Z.

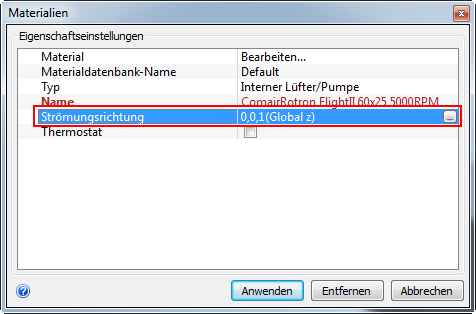

6. Stellen Sie sicher, dass die Strömungsrichtung 0, 0, 1 ist, und klicken Sie auf Anwenden.

Anmerkung: Wenn die Richtung 0, 0, -1 ist, öffnen Sie das Dialogfeld Strömungsrichtung und klicken auf - / +, um die Richtung zu ändern.

So sollte das Ergebnis aussehen...

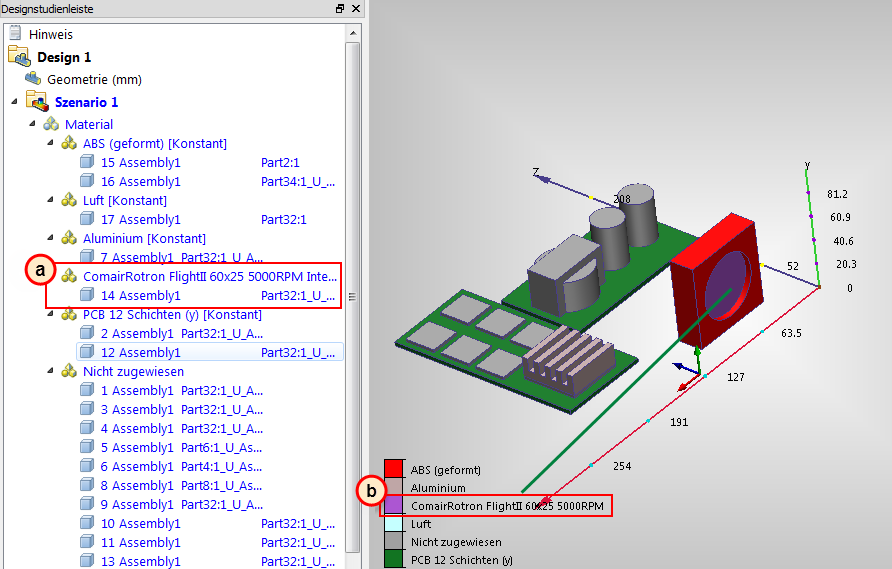

7. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Gebläsematerial korrekt zugewiesen wurde:

• a. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für das ComAirRotron FlightII 60x25 5000RPM-Teil korrekt ist.
• b. Das Gebläseteil muss der Farbe für ComAirRotron FlightII 60x25 5000RPM in der Legende entsprechen.

Dies ist eine gute Gelegenheit, um die Materialzuweisungen in der Designstudienleiste zu überprüfen.

Speichern Sie jetzt Ihre Arbeit. Klicken Sie im Schnellzugriff-Werkzeugkasten auf das Symbol Speichern:
