Benutzeroberfläche

Der Mechanical Simulation Job Manager enthält die folgenden Elemente:

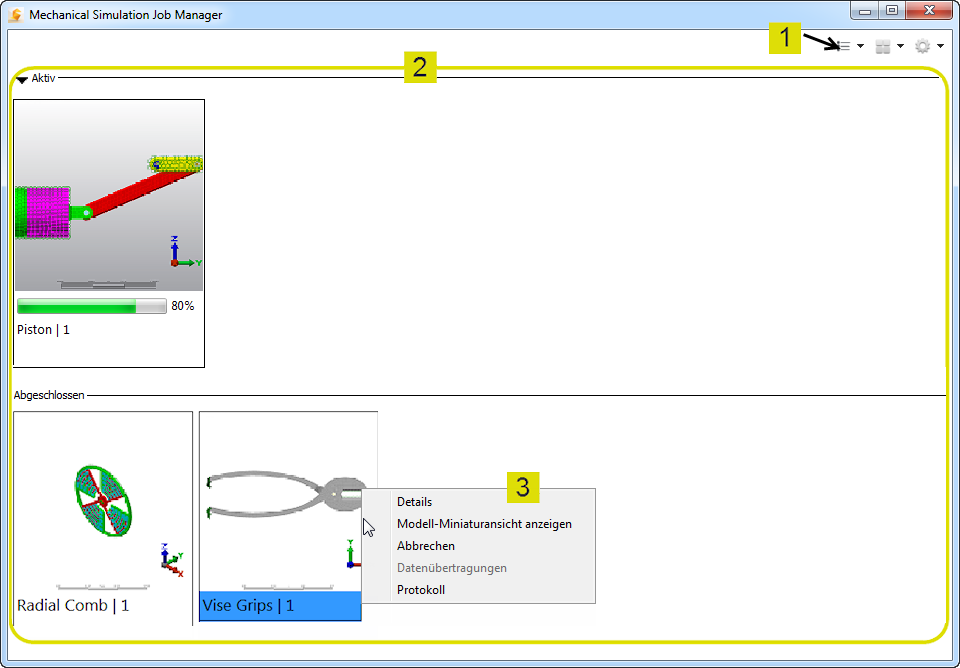

Abbildung 1: Mechanical Simulation Job Manager (Ansichtsmodus mit mittelgroßen Symbolen)

1. Symbolleiste

Der Werkzeugkasten enthält die folgenden Elemente:

1. Jobfilter: Verwenden Sie die Einstellungen in diesem Werkzeug zur Steuerung der Sichtbarkeit von erfolgreich abgeschlossenen oder abgebrochenen Aufträgen. Sie können auch die Reihenfolge der angezeigten Aufträge ändern. Sortieren Sie in aufsteigender oder absteigender Reihenfolge anhand der folgenden Kriterien:
   • Name
   • Status
   • Fortschritt %
   • Zeit
   • Quellcomputer
   Anmerkung: Die Sortieroption Quellcomputer hat in der Desktop-Version des Programms keine Auswirkungen, da alle Aufgaben auf dem lokalen Computer ausgeführt werden.
2. Größen: Verwenden Sie dieses Werkzeug, um die Größe der Miniaturansicht (kleine, mittlere oder große Symbole, wie in Abbildung 1 gezeigt) zu wählen, oder wählen Sie die Anzeigeoption Liste. Der Listenmodus, der in der folgenden Abbildung gezeigt wird, bietet zusätzliche Details.

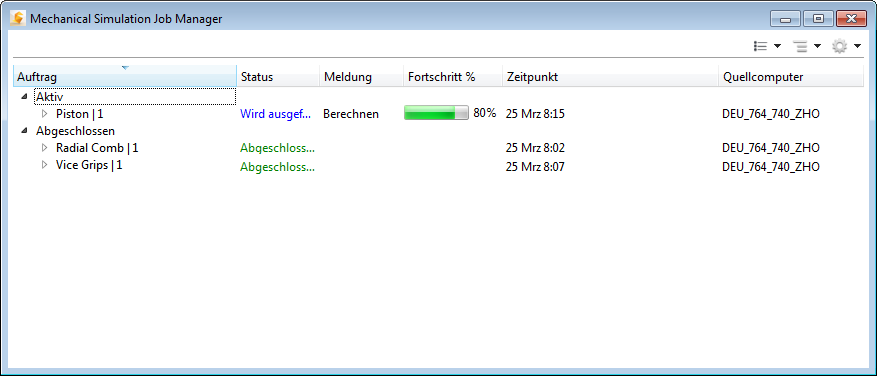

   Abbildung 2: Mechanical Simulation Job Manager (Listenansicht )

3. Voreinstellungen: Legen Sie Voreinstellungen fest, um anzupassen, wie sich der Mechanical Simulation Job Manager verhält. Darüber hinaus können Sie auf Hilfe zugreifen oder das Informationskästchen Info öffnen, um die Versionsnummer und die aktive Anschlussnummer zu überprüfen.

2. Auftragsansicht

Der Ansichtsbereich ist in zwei Teile unterteilt, unabhängig davon, ob die Anzeige von Miniaturansichten (Abbildung 1) oder die Listenansicht (siehe Abbildung 2) aktiv ist.

• Die Liste Aktive (oberer Teil) überwacht derzeit ausgeführte Aufträge. Eine Fortschrittsanzeige für jedes Element zeigt an, wie viel von der Simulation abgeschlossen ist.
• Die Liste Abgeschlossene (unterer Teil) zeigt die bereits abgeschlossenen oder abgebrochenen Aufträge. Ein gelbes Dreiecksymbol mit einem Ausrufezeichen () erscheint bei abgebrochenen Aufträgen.

3. Kontextmenü (rechte Maustaste)

Das Kontextmenü für jeden Auftrag (Miniaturansicht oder Listenansicht) enthält mehrere Werkzeuge für bessere Einblicke in den Fortschritt der Simulation. Die im Menü angezeigten Optionen hängen vom jeweiligen Kontext ab. In anderen Worten: Nicht alle Menüoptionen sind in allen Situationen verfügbar:

• Details: Öffnet eine Detailansicht des ausgewählten Auftrags. Die Detailansicht zeigt Status, Auftragstyp, Priorität, geplante Zeit, Zeit des Starts und Zeit des Abschlusses, Quellcomputer und die Miniaturansicht des Modells an. Beim Ausführen zeigt eine Fortschrittsleiste den Fortgang der Simulation an. Klicken Sie auf OK, und schließen Sie die Detailansicht. Ein Beispiel für die Detailansicht wird in der folgenden Abbildung gezeigt:

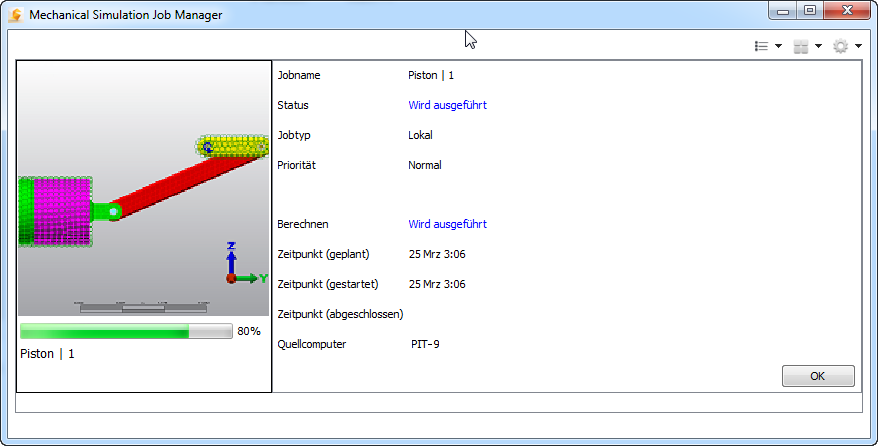

  Abbildung 3: Mechanical Simulation Job Manager (in der Detailansicht)

• Modell-Miniaturansicht anzeigen : Öffnet die Miniaturansicht des Modells in Ihrer Standardanwendung für *.png-Dateien. Die Dateiverknüpfungseinstellungen von Windows für diesen Dateityp legen fest, welche Anwendung das Miniaturansichtsbild öffnet.
• Abbrechen (nur verfügbar, während der Auftrag ausgeführt wird): Der aktuelle Auftrag wird sofort beendet. Keine weiteren Ergebnisse werden auf Ihre Festplatte geschrieben.
  Anmerkung: Wenn eine nichtlineare Analyse auf diese Weise abgebrochen wird, kann ein darauffolgender Versuch, die Analyse wiederaufzunehmen, fehlschlagen. Beispiel: Angenommen, ein Mechanical Event Simulation-Auftrag (MES-Auftrag) wird abgebrochen, während temporäre Dateien gespeichert werden. Der Versuch, die Analyse wiederaufzunehmen, wird wahrscheinlich fehlschlagen. In solchen Fällen müssen Sie die Lösung von Anfang an erneut starten.
• Datenübertragungen: Diese Option ist in der Desktop-Version von Simulation Mechanical nicht anwendbar. Sie ist sichtbar, kann aber nicht ausgewählt werden.
• Protokoll: Die Protokolldatei enthält nützliche Informationen, wie zum Beispiel:
  • Konvergenzverhalten von nichtlinearen Iterationen
  • Kontaktiterationsverlauf für Linearkontakt-, Lückenelement- oder Kabelelementlösungen
  • Nichtlineare Kontaktparameter
  • Masse-Beteiligungsfaktoren für lineare dynamische Analysen
  • Sonstige Daten, wie Programmversion, Modelleinheiten, Arbeitsspeichernutzung, Ausführungszeit für Lösungen usw.

  Wenn ein Fehler auftritt, kann die Protokolldatei bei der Problembehebung helfen. Wenn Sie sich im Falle eines Problems an den technischen Support wenden, wird die Datei vermutlich zur Fehlerbehebung angefordert.

• Priorität (nur verfügbar, während der Auftrag ausgeführt wird): Sie können diese Einstellung verwenden, um den Wert für die Übermittlungspriorität zu überschreiben, der im Solver-Manager festgelegt wurde. Die Option Priorität steuert die Reihenfolge, in der Aufträge aufgelöst werden (wenn es eine unzureichende Anzahl von Prozessoren gibt, um alle Aufträge gleichzeitig durchzuführen).
  Anmerkung: Die Software ermittelt automatisch Lösungsabhängigkeiten. Wenn ein Auftrag von den Ergebnissen eines anderen abhängig ist, wird der als Vorbedingung benötigte Auftrag vor dem abhängigen ausgeführt. In solchen Fällen überschreibt die Einstellung für die Priorität in Mechanical Simulation Job Manager nicht die Ausführungsreihenfolge des als Vorbedingung erforderlichen Auftrags.

  Die verfügbaren Optionen für die Priorität sind:

  • Hoch: Diese Aufgabe wird vor Aufträgen mit einer niedrigen oder normalen Priorität ausgeführt.
  • Normal: Dies ist die Vorgabepriorität. Wenn alle Aufträge normale Priorität haben, folgt die Reihenfolge der Übermittlung der Einstellung Übermittlungspriorität im Solver-Manager.
  • Niedrig: Diese Aufgabe wird nach Aufträgen mit normaler oder hoher Priorität übermittelt.
• Löschen (nur verfügbar, wenn der Auftrag abgeschlossen ist): Damit entfernen Sie einen Auftrag aus der Liste Abgeschlossen. Der Auftrag wird nicht vom lokalen Computer gelöscht.

Um mehrere Aufträge auszuwählen, halten Sie die STRG-Taste oder UMSCHALTTASTE gedrückt, während Sie auf die Einträge klicken. Mit der STRG-Taste können Sie den Auswahlzustand der Aufträge nacheinander ändern. Verwenden Sie die UMSCHALTTASTE zum Auswählen einer Serie von Aufträgen. Klicken Sie auf den ersten Auftrag, und klicken Sie bei gedrückter UMSCHALTTASTE auf den letzten Auftrag in der Serie.

Bei mehreren ausgewählten Aufträgen hängt das Kontextmenü vom Typ des ausgewählten Auftrags ab:

• Wenn Sie zwei oder mehr aktive Aufträge wählen, ist die einzige verfügbare Option im Kontextmenü Abbrechen.
• Wenn Sie zwei oder mehr abgeschlossene Aufträge wählen, ist die einzige verfügbare Option im Kontextmenü Löschen.
• Wenn Sie eine Kombination aus aktiven und abgeschlossenen Aufträgen wählen, sind die verfügbaren Optionen im Kontextmenü Abbrechen und Löschen. Abbrechen betrifft nur aktive Aufträge, Löschen nur abgeschlossene.
