En la parte inferior del área de dibujo, la barra de estado de dibujo muestra información de estado del dibujo actual y proporciona acceso a los comandos que se pueden aplicar al dibujo.
La barra de estado del dibujo contiene la información y los controles que se detallan a continuación:
- Información de proyecto: si el dibujo forma parte de un proyecto de AutoCAD Architecture, esta información incluye el nombre del proyecto y el tipo de archivo, como un plano, una vista o un componente fijo.

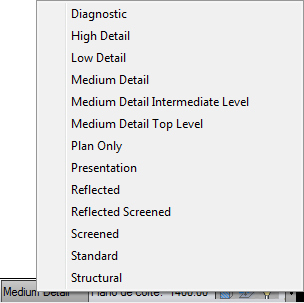

- Configuración de visualización: muestra la configuración de visualización de la ventana activa y proporciona una lista desplegable en la que puede seleccionar otra configuración.
- Plano de corte: identifica la altura del plano de corte global para la configuración de visualización activa, y ofrece acceso a un cuadro de diálogo en el que puede configurar el parámetro.
-
(Activación o desactivación del sombrado de superficie): permite activar o desactivar la visualización del sombreado de superficie. -
(Modificaciones en la clave de capa): permite activar o desactivar las modificaciones en la clave de capa en el cuadro de diálogo Modificaciones en la clave de capa. -
(Autodesk DWG de confianza): este icono indica que se ha abierto un archivo DWG, DWT o DWS creado con aplicaciones de Autodesk o aplicaciones basadas en RealDWG™. -
(Administrar refX): pulse para abrir la paleta Referencias externas, en la que puede volver a cargar las referencias externas asociadas con el dibujo actual. -
(Aislar objetos):permite mostrar u ocultar objetos que estén seleccionados en el dibujo. - Archivos de normas omitidos: RealDWG advierte de la ausencia de los archivos de normas en el dibujo actual; debe comprobar la configuración de las normas para establecer la adecuada.
- Menú de barra de estado del dibujo: lista desplegable de los parámetros y comandos disponibles para visualizar en la barra de estado del dibujo.
