Utilice este procedimiento para importar un plano en el conjunto de planos del proyecto.
Cuando importa un diseño como un plano, el diseño y su dibujo de plano asociado no se mueven físicamente de su ubicación original. Por ejemplo, si importa un plano desde el dibujo C:\Additional Drawings\Example.dwg en el subconjunto de planos del proyecto Architectural, el plano seleccionado aparece bajo el subconjunto Architectural; sin embargo, el archivo Example.dwg no se mueve a la carpeta Planos del proyecto. Este dibujo permanece en su ubicación original en C:\Additional Drawings\Example.dwg.
Si activa la ficha Vista del Explorador, aparecerá el dibujo de plano importado si el dibujo se encuentra fuera de la carpeta. Aparecerá marcado con un icono especial (
).
Un plano sólo puede pertenecer a un conjunto de planos. No se puede importar un plano que ya sea parte de otro conjunto de planos.
- En la barra de herramientas de acceso rápido, pulse Navegador de proyectos
.
- Seleccione la ficha Planos y pulse
(Vista del conjunto de planos) en la barra de título.
- Seleccione el subconjunto de planos en el que desea importar el plano, pulse con el botón derecho y elija Importar diseño como plano.
- Pulse Buscar dibujos.
- Busque el archivo de dibujo que contenga el plano que desea importar y pulse Abrir.

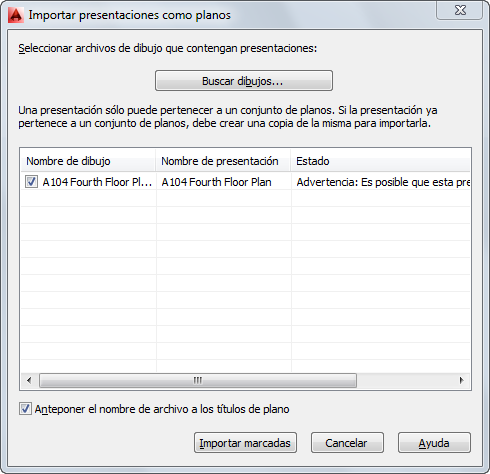

- Seleccione el diseño de plano que desea importar.
Nota: En este cuadro de diálogo, puede seleccionar varias presentaciones.
- Si desea que delante del nombre del plano vaya el nombre del archivo del dibujo de plano, seleccione Anteponer el nombre de archivo a los títulos de plano.
- Pulse Aceptar.
Nota: Para importar un diseño que está abierto y se muestra en la pantalla de dibujo, seleccione el subconjunto en el que debe aparecer, pulse con el botón derecho y elija Importar diseño actual como plano.
