POL (comando)

Crea una polilínea 2D, un único objeto que se compone de segmentos de línea y arco.

Find

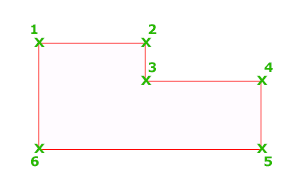

Una polilínea 2D es una secuencia de segmentos conectados que se crea como un único objeto plano. Puede crear segmentos de línea rectos, segmentos de arco o una combinación de ambos.

Nota: Un marcador temporal con forma de signo más se muestra en el primer punto. Este marcador puede ser útil al crear polilíneas largas y complicadas. Se elimina cuando se completa la polilínea.

La variable de sistema PLINEGEN controla la visualización de patrón de tipo de línea y la suavidad de los vértices de una polilínea 2D. Si PLINEGEN se establece en 1, se generan nuevas polilíneas en un patrón continuo alrededor de los vértices de la polilínea completa. Si PLINEGEN se establece en 0, la polilínea se inicia y finaliza con un trazo en cada vértice. PLINEGEN no se aplica a polilíneas con segmentos cónicos.

Se muestran las siguientes solicitudes.

Punto inicial

Define el punto inicial de la polilínea.
  • Si se especifica un segundo punto, se dibujan segmentos de línea.
  • Si se escribe a (Arco), se dibujan segmentos de arco.

Arco

Se muestran las siguientes solicitudes al dibujar segmentos de arco.

Punto final del arco
Completa un segmento de arco. El segmento de arco es tangente al segmento anterior de la polilínea.
Ángulo
Designa el ángulo incluido del segmento de arco desde el punto inicial.

Si se introduce un número positivo se crean segmentos de arco en sentido contrario a las agujas del reloj. Si se introduce un número negativo, se crean segmentos de arco en el sentido de las agujas del reloj.

Centro
Permite especificar un segmento de arco en función de su centro.
Nota: En el caso de la opción Centro del comando POL, escriba ce; para definir Centro como referencia a objetos, introduzca cen o centro.
  • Punto central del arco. Permite especificar el centro del arco de polilínea.
  • Punto final del arco. Permite especificar el punto final y dibujar el segmento de arco.
  • Ángulo. Permite especificar el ángulo incluido del segmento de arco desde el punto inicial.
  • Longitud. Permite especificar la longitud de cuerda (la distancia desde el punto final hasta el punto final del segmento de arco). Si el segmento anterior es un arco, se dibujará el nuevo segmento de arco tangente al anterior.
Cerrar
Dibuja un segmento de arco desde el último punto especificado hasta el punto inicial, creando una polilínea cerrada. Se deben especificar al menos dos puntos para utilizar esta opción.
Dirección
Permite especificar la tangente del segmento de arco.
  • Dirección de tangente para el punto inicial del arco. Permite especificar un punto que establece la tangencia de la curva en el punto inicial. El arco se curva alejándose del vector entre el punto inicial y el punto de tangencia.
  • Punto final del arco. Permite especificar el punto final del segmento de arco.
Consejo: Pulse Ctrl para dibujar en el sentido de las agujas del reloj.
Mitad grosor
Indica la anchura desde el centro de un segmento de polilínea gruesa hasta uno de sus lados.

La mitad de grosor inicial pasa a ser la mitad de grosor final por defecto. La mitad del grosor final pasa a ser la mitad del grosor uniforme para todos los segmentos siguientes hasta que se vuelva a cambiar la mitad del grosor. Los puntos inicial y final de los segmentos de línea se encuentran en el centro de la línea. Normalmente, las intersecciones de los segmentos de polilínea gruesa adyacentes están biseladas. No se realizará ningún biselado en segmentos de arco que no sean tangentes ni en ángulos muy agudos o si se utiliza un tipo de línea de puntos y trazos.

  • Mitad de grosor inicial. Especifica la anchura y el punto inicial del segmento.
  • Mitad de grosor final. Especifica la anchura en el punto final.
Línea
Permite cambiar del dibujo de segmentos de arco a segmentos rectos.
Radio
Especifica el radio del segmento de arco.
  • Radio de arco. Especifique una distancia.
  • Punto final del arco. Permite especificar el punto final y dibujar el segmento de arco.
Segundo pto.
Precisa el segundo punto y punto final de un arco de tres puntos.
Deshacer
Elimina el segmento de arco más reciente añadido a la polilínea.
Grosor
Especifica la anchura del segmento de arco siguiente.

El grosor inicial pasa a ser el grosor final por defecto. El grosor final pasa a ser el grosor uniforme para todos los segmentos siguientes hasta que se vuelva a cambiar el grosor. Los puntos inicial y final de los segmentos de línea se encuentran en el centro de la línea.

Normalmente, las intersecciones de los segmentos de polilínea gruesa adyacentes están biseladas. No se realizará ningún biselado en segmentos de arco que no sean tangentes ni en ángulos muy agudos o si se utiliza un tipo de línea de puntos y trazos.

  • Anchura inicial.
  • Anchura final.

Línea

Se muestran las siguientes solicitudes al dibujar segmentos de polilínea rectos.

Punto siguiente
Permite especificar el punto final de un segmento de polilínea recto.
Arco
Permite cambiar del dibujo de segmentos rectos a segmentos de arco.
Cerrar
Dibuja un segmento de línea desde el último punto especificado hasta el punto inicial, creando una polilínea cerrada. Se deben especificar al menos dos puntos para utilizar esta opción.
Mitad grosor
Especifica la anchura desde el centro de un segmento de línea de polilínea gruesa hasta uno de sus extremos.

La mitad de grosor inicial pasa a ser la mitad de grosor final por defecto. La mitad del grosor final pasa a ser la mitad del grosor uniforme para todos los segmentos siguientes hasta que se vuelva a cambiar la mitad del grosor. Los puntos inicial y final de los segmentos de línea se encuentran en el centro de la línea.

Normalmente, las intersecciones de los segmentos de polilínea gruesa adyacentes están biseladas. No se realizará ningún biselado en segmentos de arco que no sean tangentes ni en ángulos muy agudos o si se utiliza un tipo de línea de puntos y trazos.

  • Mitad de grosor inicial. Especifica la anchura y el punto inicial del segmento.
  • Mitad de grosor final. Especifica la anchura en el punto final.
Longitud
Dibuja un segmento de línea de una longitud especificada con el mismo ángulo que el segmento anterior. Si el segmento anterior es un arco, el nuevo segmento de línea se dibuja tangente a dicho segmento de arco.
Deshacer
Elimina el segmento de línea añadido a la polilínea más recientemente.
Grosor
Permite especificar la anchura inicial y final del segmento de línea siguiente.

El grosor inicial pasa a ser el grosor final por defecto. El grosor final pasa a ser el grosor uniforme para todos los segmentos siguientes hasta que se vuelva a cambiar el grosor. Los puntos inicial y final de los segmentos de línea se encuentran en el centro de la línea.

Normalmente, las intersecciones de los segmentos de polilínea gruesa adyacentes están biseladas. No se realizará ningún biselado en segmentos de arco que no sean tangentes ni en ángulos muy agudos o si se utiliza un tipo de línea de puntos y trazos.
