Cree un sólido con forma de anillo que parezca la cámara de un neumático.

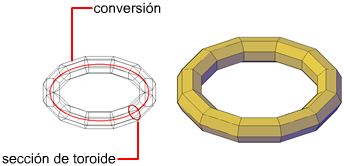

Un toroide de malla tiene dos valores de radio. Un valor define la sección de la cámara. El otro determina la trayectoria, que es equivalente a la distancia desde el centro del toroide al centro de la sección de la cámara. Por defecto, los toroides se dibujan en paralelos al plano XY del SCP actual y son bisecados por el mismo.
Un toroide de malla puede ser intersecante consigo mismo. Dichos toroides de malla no disponen de un agujero central dado que el radio de sección de la cámara es superior al radio del toroide.
También puede utilizar el cuadro de diálogo Opciones de primitiva de malla para establecer el número de divisiones por defecto para un toroide de malla.
Una vez que se ha creado una primitiva de malla, el nivel de suavizado actual del objeto se puede modificar.
Opciones de creación de toroides
La opción Toroide del comando MALLA ofrece varios métodos para determinar el tamaño y la rotación de los toroides de malla que se crean.
- Establezca el tamaño y el plano de la circunferencia o del radio. Utilice la opción 3P (Tres puntos) para definir el tamaño del toroide de malla en cualquier ubicación del espacio 3D. Los tres puntos también definen el plano de la circunferencia. Utilice esta opción para rotar el toroide de malla al crearlo.
- Establezca la circunferencia o el radio. Utilice la opción 2P (Dos puntos) para definir el tamaño del toroide de malla en cualquier ubicación del espacio 3D. El plano de la circunferencia se corresponde con el valor Z del primer punto.
- Establezca la ubicación para que sea tangente a dos objetos. Utilice la opción Ttr (Tangente, tangente, radio) para determinar puntos de dos objetos. Dependiendo de la distancia del radio especificado, la trayectoria del toroide se ubicará tan próxima a los puntos tangentes indicados como sea posible. Es posible establecer la tangencia con círculos, arcos, líneas o algunos objetos 3D. Los puntos de tangencia se proyectan en el SCP actual. El aspecto de la tangencia se ve afectado por el nivel de suavizado actual.
