OCULTA (comando)

Regenera un modelo de estructura alámbrica 3D sin mostrar las líneas ocultas.

Find

Al ver un modelo de estructura alámbrica 3D, todas las líneas están presentes, incluidas las ocultas por otros objetos. OCULTA elimina las líneas ocultas de la pantalla.

Los objetos que pueden ocultar otros objetos son los círculos, los sólidos, el texto, las regiones, los segmentos de polilíneas gruesas, los objetos 3D y las aristas extruidas de objetos con grosor distinto de cero. Los círculos, sólidos y segmentos de polilínea gruesa extruidos se tratan como objetos sólidos con caras superiores e inferiores.

No se puede utilizar OCULTA con objetos ubicados en capas inutilizadas; no obstante, sí será posible utilizar el comando OCULTA con objetos cuyas capas estén desactivadas.

Para ocultar el texto creado con TEXTOM o TEXTO, la variable de sistema HIDETEXT debe establecerse en 1 o el texto debe tener asignado un valor de grosor.

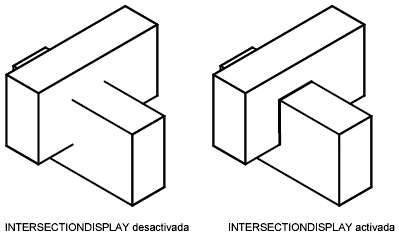

Al utilizar el comando OCULTA, si la variable de sistema INTERSECTIONDISPLAY está activada, las intersecciones cara a cara de las superficies 3D se muestran como polilíneas.

El estilo visual Oculto 3D no toma en consideración el parámetro de INTERSECTIONDISPLAY. (No disponible en AutoCAD LT).

Si la variable de sistema DISPSILH está activada, OCULTA muestra los objetos sólidos 3D sólo con las aristas de la silueta. No muestra las aristas internas generadas por los objetos que tienen facetas.

Si la variable de sistema HIDETEXT está desactivada, OCULTA ignora los objetos de texto al generar la vista oculta. Los objetos de texto siempre se muestran sin tener en cuenta si se han oscurecido mediante otros objetos; aquellos que se hayan oscurecido mediante objetos de texto no se verán afectados.
