Una cota radial indica el radio y diámetro de un arco o un círculo con líneas de centro o marcas de centro opcionales.
Hay dos tipos de cotas radiales:
- ACORADIO mide el radio de un arco o un círculo y muestra el texto de cota con la letra R delante.
- ACODIAMETRO mide el diámetro de un arco o círculo y muestra el texto de cota con el símbolo de diámetro delante.
En el caso de texto de cota horizontal, si el ángulo de la línea de cota radial tiene más de 15 grados desde la horizontal, se dibujará una línea de conexión, también denominada dogleg o landing, con la longitud de un extremo de cota, junto al texto de cota.
Control de líneas de referencia

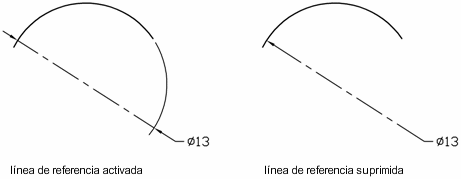

Cuando se acota un arco, la cota dimétrica o radial no tiene que colocarse directamente a lo largo del arco. Si la cota se coloca más allá del final del arco, se dibujará una línea de referencia de arco que continúe la trayectoria del arco que se está acotando o no se dibujará ninguna línea. Cuando se suprime la línea de referencia (desactivada), la línea de cota del radial o la cota diamétrica se dibujan a través del punto central del arco en lugar de en la línea de referencia.

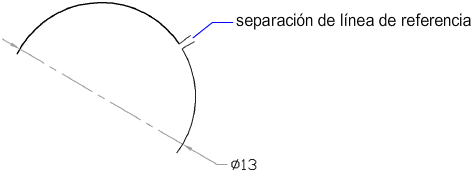

La variable de sistema DIMSE1 controla si se dibujará una cota radial o diamétrica con una línea de referencia cuando esta se coloca fuera del final de un arco. Cuando no se suprime la visualización de la línea de referencia del arco, se crea un hueco entre el arco y la línea de referencia del arco. La variable de sistema DIMEXO controla el tamaño del hueco dibujado.
Control de líneas de centro y marcas de centro
En función de la configuración del estilo de cota, las marcas y las líneas de centro se crean automáticamente para las cotas de diámetro y de radio. Sólo se crean si la línea de cota está situada fuera del círculo o del arco. Puede crear líneas y marcas de centro directamente con el comando ACOCENTRO.
Se pueden controlar el tamaño y la visibilidad de las líneas y marcas de centro con la variable de sistema DIMCEN y en el cuadro de diálogo Estilo de cota.
EL tamaño de la línea de centro es la longitud del segmento de la línea de centro que sobrepasa el círculo o el arco. También es el tamaño del espacio entre la marca de centro y el comienzo de la línea de centro. El tamaño de la marca de centro es la distancia que hay desde el centro del círculo o el arco hasta el final de la marca de centro.
Creación de cotas de radio con recodo
Con el comando ACORECODO, se pueden crear cotas de radio con recodo, también conocidas como "cotas de radio con escorzo", cuando el centro de un arco o un círculo se encuentra fuera de la presentación y no se puede visualizar en su verdadera posición. El punto de origen de la cota se puede precisar en una ubicación más conveniente conocida como reemplazo de ubicación de centro.
Se puede controlar el ángulo por defecto del recodo en la opción Recodo de cota de radio del cuadro de diálogo Estilo de cota.
Una vez creada la cota de radio con recodo, se puede modificar el recodo y el reemplazo de ubicación de centro:
- Utilizando pinzamientos para desplazar las funciones
- Cambiando las posiciones de las funciones mediante la paleta Propiedades
- Utilizando el comando ESTIRA
Las cotas de radio con recodo se pueden ver, pero no editar, en productos basados en versiones anteriores a AutoCAD 2006.
