Para trabajar con referencias a objetos para las nubes de puntos

Cómo hacer referencia al punto más cercano de una nube de puntos, a un punto en un segmento plano en una nube de puntos o perpendicular a un segmento plano en una nube de puntos.

Puede utilizar las referencias a objetos 3D al trabajar con las nubes de puntos. Algunas de estas referencias a objetos detectan grupos de puntos que forman un plano en el modelo 3D de la nube de puntos; estas referencias requieren datos de segmentación del archivo de exploración que se obtiene durante el procesamiento por parte de Autodesk ReCap. Si las referencias a objetos están activadas, aparecerá un glifo en el punto de referencia a objetos detectado. Cada una de las referencias a objetos 3D de las nubes de puntos muestra un glifo diferente.

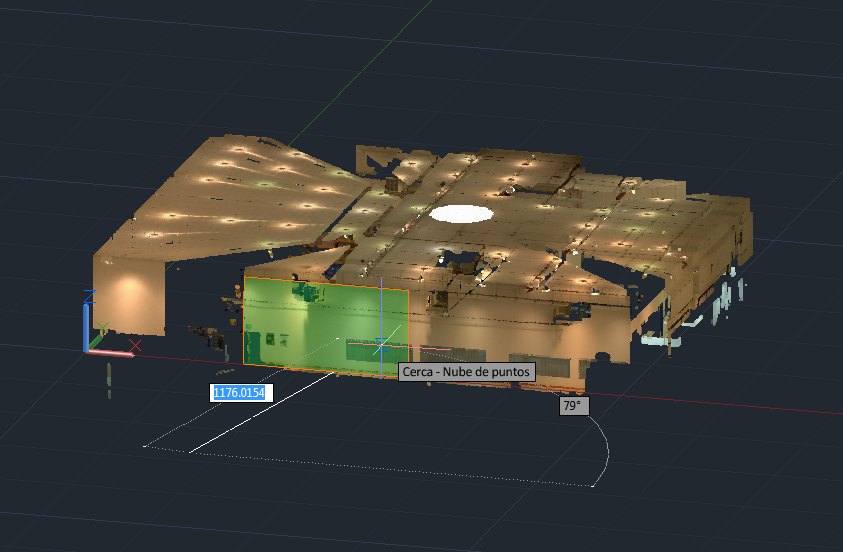

Si un archivo de exploración de la nube de puntos contiene datos de segmentación, sus segmentos planos se identifican mediante un rectángulo transparente alineado de forma paralela con la intersección del plano con la SCU cuando se detecta un punto de referencia.

Los parámetros de referencia a objetos se pueden controlar desde el menú emergente de configuración Referencia a objetos 3D de la barra de estado.

Para hacer referencia al punto más cercano de una nube de puntos

Puede hacer referencia a un punto de una nube de puntos independientemente de si esta contiene o no datos de segmentación procedentes del procesamiento de ReCap.

Nota: Puede definir la referencia a objetos en el modo de ejecución o introduciendo PNOD como sustitución de la referencia a objetos.

Para hacer referencia al punto más cercano en un segmento plano

Si una nube de puntos contiene datos de segmentación procedentes del procesamiento de ReCap, puede hacer referencia al punto más cercano en un segmento plano. Si se detecta un punto que forme parte de un segmento plano, la referencia a objetos se conecta al plano de ese segmento. El segmento plano se mostrará al adquirir el punto si está activada la función de resaltado de segmentos.

Nota: Puede definir la referencia a objetos en el modo de ejecución o introduciendo PNEA como sustitución de la referencia a objetos.

Para establecer una referencia perpendicular a un segmento plano

Si una nube de puntos contiene datos de segmentación procedentes del procesamiento de ReCap, puede establecer una referencia perpendicular a un segmento plano. Si se detecta un punto que pertenece a un segmento plano, la referencia a objetos se conecta a esta desde un punto perpendicular al plano de ese segmento (de modo similar a una referencia perpendicular a la cara de un sólido). El segmento plano se mostrará al adquirir el punto si está activada la función de resaltado de segmentos.

Nota: Puede definir la referencia a objetos en el modo de ejecución o introduciendo PPER como sustitución de la referencia a objetos. Una referencia a objetos solo se puede establecer en un segmento plano, nunca desde un segmento.
