CHAFLAN (comando)

Bisela las aristas de los objetos.

Find

Las distancias y los ángulos especificados se aplican en el orden en que se seleccionan los objetos.

Puede achaflanar líneas, polilíneas, rayos y líneas auxiliares.

Si el producto es compatible con el modelado 3D, también puede achaflanar superficies y sólidos 3D. Si se designa una malla para achaflanar, se podrá elegir convertirla en un sólido o una superficie antes de finalizar la operación. (No disponible en AutoCAD LT).

Se muestran las siguientes solicitudes.

Primera línea

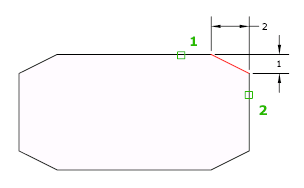

Especifica la primera de las dos aristas necesarias para definir un chaflán 2D.

Si designa líneas o polilíneas, la longitud se adapta para incluir la línea de chaflán. Es posible mantener pulsada la tecla Mayús mientras se seleccionan los objetos para modificar las distancias de chaflán actuales con un valor de 0.

Si los objetos designados son segmentos de una polilínea 2D, estos deben ser adyacentes o estar separados por no más de un segmento. Si están separados por otro segmento de polilínea, CHAFLAN suprime el segmento que los separa y lo sustituye con el chaflán.

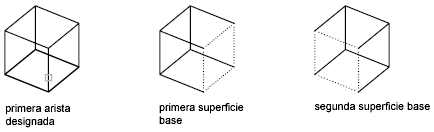

También puede seleccionar la arista de un sólido 3D para el chaflán y, a continuación, indicar cuál de las dos superficies adyacentes es la superficie base. (No disponible en AutoCAD LT).

Indique opción de selección de superficie

(No disponible en AutoCAD LT).

Al introducir a o pulsar Intro se establece la superficie designada como superficie base. Al escribir s se designa cualquiera de las dos superficies adyacentes a la arista designada.

Después de designar la superficie base y las distancias del chaflán, designe las aristas de la superficie base que se vayan a achaflanar. Puede designar las aristas individualmente o todas a la vez.

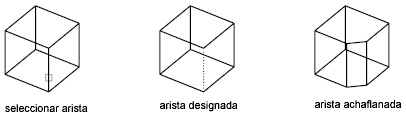

Arista

(No disponible en AutoCAD LT).

Designa una arista individual que se va a achaflanar.

Bucle

(No disponible en AutoCAD LT).

Cambia al modo de bucle de arista.

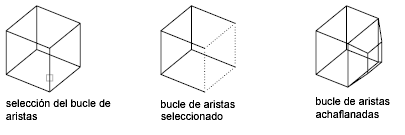

Bucle de arista

(No disponible en AutoCAD LT).

Designa todas las aristas de la superficie base.

Deshacer

Deshace la acción anterior del comando.

Polilínea

Achaflana una polilínea 2D completa.

Los segmentos de polilíneas de intersección se achaflanan en cada vértice de la polilínea. Los chaflanes se convierten en nuevos segmentos de la polilínea.

Si la polilínea incluye segmentos que son demasiado cortos para adaptarse a la distancia del chaflán, éstos no se achaflanarán.

Nota: También se pueden achaflanar los puntos finales de una polilínea abierta mediante la selección de un segmento de polilínea antes de especificar esta opción.

Distancia

Establece la distancia del chaflán desde el punto final de la arista seleccionada.

Si ambas distancias se establecen en cero, CHAFLAN alarga o recorta las dos líneas de forma que terminen en el mismo punto.

Ángulo

Establece las distancias de chaflán mediante una distancia para la primera línea y un ángulo para la segunda.

Recortar

Determina si CHAFLAN recorta las aristas seleccionadas hasta los puntos finales de la línea de chaflán.

Nota: Recortar establece la variable de sistema TRIMMODE en 1; Desactivar recortar la establece en 0.

Si la variable de sistema TRIMMODE se establece en 1, CHAFLAN recorta las líneas intersecantes en los puntos finales de la línea de chaflán. Si las líneas seleccionadas no se intersecan, CHAFLAN las extiende o recorta hasta que lo hagan. Si TRIMMODE se establece en 0, el chaflán se crea sin recortar las líneas seleccionadas.

Método

Determina si CHAFLAN utiliza dos distancias o una distancia y un ángulo para crear el chaflán.

Múltiple

Bisela las aristas de más de un conjunto de objetos.

Expresión

Controla la distancia de chaflán con una expresión matemática. Consulte la sección Control de la geometría con el Administrador de parámetros para ver una lista de los operadores y las funciones que se pueden usar.
