Controla los parámetros implícitos de referencia a objetos de los objetos 3D.
Los modos de referencia a objetos, también denominados modos Refent, permiten designar un punto en una posición exacta de un objeto. Cuando se selecciona más de una opción, se aplican los modos de referencia a objetos seleccionados para devolver el punto más cercano al centro de la mira para referencia. Pulse TABULADOR para desplazarse por las opciones.
Lista de opciones
Referencia a objetos 3D activada
Activa y desactiva las referencias a objetos 3D. Las referencias a objetos 3D seleccionadas en los modos de referencia a objetos 3D están activas mientras está activada la referencia a objetos. (Variable de sistema 3DOSMODE)
Modos de referencia a objetos
Muestra los modos de referencia a objetos 3D.
- Vértice
-
Fuerza el cursor al vértice más cercano de un objeto 3D.

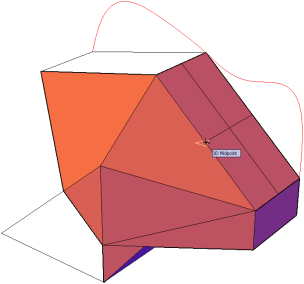

- Punto medio de arista
-
Fuerza el cursor al punto medio de una arista de cara.
- Centro de cara
-
Fuerza el cursor al centro de una cara.

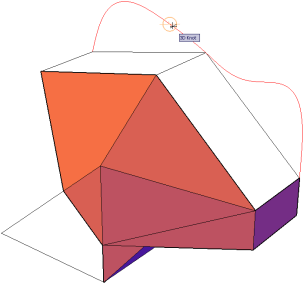

- Nudo
-
Fuerza el cursor a un nodo de una spline.
- Perpendicular
-
Fuerza el cursor a un punto perpendicular a una cara.

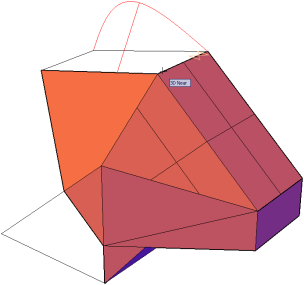

- Cercano a cara
-
Fuerza el cursor al punto más cercano a una cara de un objeto 3D.
Nube de puntos
Activa y desactiva las referencias a objetos de la nube de puntos. Las referencias a objetos de la nube de puntos están activas mientras está activada la referencia a objetos. (Variable de sistema 3DOSMODE)
- Punto
- Hace referencia a un nodo de una nube de puntos independientemente de si esta contiene o no datos de segmentación procedentes del procesamiento de ReCap.
- El más cercano al plano
- Hace referencia al punto más cercano en un segmento plano de una nube de puntos. Si se detecta un punto que forme parte de un segmento plano, la referencia a objetos se conecta al plano de ese segmento. El segmento plano se mostrará al adquirir el punto si está activada la función de resaltado de segmentos. Requiere datos de segmentación de Autodesk ReCap.
- Perpendicular
- Hace referencia perpendicular a un segmento plano en una nube de puntos. Si se detecta un punto que pertenece a un segmento plano, la referencia a objetos se conecta a esta desde un punto perpendicular al plano de ese segmento (de modo similar a una referencia perpendicular a la cara de un sólido). El segmento plano se mostrará al adquirir el punto si está activada la función de resaltado de segmentos. Requiere datos de segmentación de Autodesk ReCap.
- Seleccionar todo
-
Activa todos los modos de referencia a objetos 3D.
- Borrar todo
-
Desactiva todos los modos de referencia a objetos 3D.
