Estados de objetos de sección

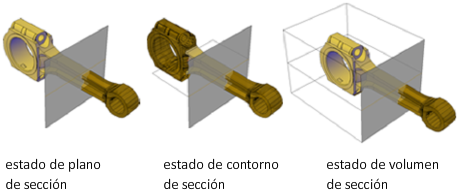

Los objetos de sección tienen los siguientes estados de visualización:
- Plano de sección. Aparecen el indicador de la línea de sección y el plano de sección transparente. El plano de corte se amplía infinitamente en todas las direcciones.
- Contorno de sección. Un prisma rectangular 2D muestra la extensión XY del plano de corte. El plano de corte a lo largo del eje Z se amplía hasta el infinito.
- Volumen de sección. Un cuadro 3D muestra la extensión del plano de corte en todas las direcciones.
Para cambiar el estado del objeto, haga clic en el pinzamiento Menú que aparece al seleccionar el objeto de sección.
Propiedades de objetos de sección
Las propiedades de los objetos de sección se modifican de la misma forma que cuando se cambian las propiedades de cualquier otro objeto de AutoCAD. Es posible cambiar el nombre, la capa y el tipo de línea de cada objeto de sección. También pueden cambiarse el color y la transparencia del indicador del plano de sección (el plano de corte).
