Puede crear bloques asociando objetos y proporcionándoles un nombre o mediante la creación de un dibujo que se utilizará como un bloque.
Crear un bloque dentro de un dibujo
Un bloque es básicamente una definición de bloque que incluye el nombre de bloque, la geometría de bloque, la ubicación del punto base que se utiliza para alinear el bloque al insertarlo y los datos de atributo asociados. Puede definir un bloque a partir de la geometría del dibujo en el cuadro de diálogo Definición de bloque o bien mediante el Editor de bloques. Una vez creada la definición de bloque, puede hacer referencia a ella en el mismo dibujo o en otro.
La definición de bloque de la ilustración siguiente consta de un nombre, cuatro líneas y un punto base en la intersección de las dos líneas diagonales. En este (y en el segundo ejemplo), cuando se guarda el bloque, se elimina la geometría del área de dibujo.

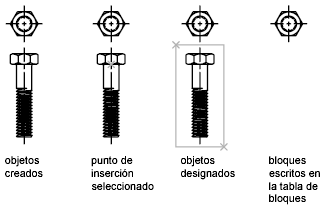

La ilustración siguiente muestra una secuencia típica para crear una definición de bloque en un dibujo.
Crear un archivo de dibujo para utilizarlo como bloque
Puede crear archivos de dibujo para insertarlos en otros dibujos como bloques. Los archivos de dibujo individuales son fáciles de crear y administrar como fuente de definiciones de bloque. Los conjuntos de símbolos pueden almacenarse como archivos de dibujo individuales y agruparse en carpetas.
Entre los métodos para crear archivos de dibujo que se van a utilizar como bloques se incluyen
- Crear y guardar un archivo de dibujo completo.
- Crear y guardar sólo los objetos seleccionados en un nuevo dibujo utilizando EXPORTAR o BLOQUEDISC (Escribir bloque).
Cualquiera de estos métodos permiten crear un archivo de dibujo normal que se pueda insertar como un bloque en otro archivo de dibujo. Utilice BLOQUEDISC si debe guardar varias versiones de un símbolo como archivos de dibujo separados o cuando desee crear un archivo de dibujo sin abandonar el dibujo actual.
Si los bloques a los que se hacen referencia se basan en dibujos independientes (en lugar de un conjunto de objetos guardado), tenga en cuenta estos aspectos:-
Puede cambiar el punto base del dibujo para que funcione mejor como un bloque.
Por defecto, se emplea el origen del SCU (Sistema de coordenadas universal) (0,0,0) como punto base de los archivos de dibujo insertados como bloques. Puede restablecer el punto base para indicar un punto base distinto para la inserción mediante el comando BASE.
-
Si prevé que el polígono original cambiará, puede asociar el dibujo como referencia externa en lugar de insertarlo como bloque.
Si el dibujo original se actualiza después de insertarlo como bloque, los cambios no se reflejan en el dibujo de destino.
-
Los objetos en el espacio papel no se incluyen al insertar un dibujo como bloque.
Para transferir objetos del espacio papel a otro dibujo, guarde los objetos como bloque o guárdelos en un archivo de dibujo distinto y, a continuación, inserte el bloque o el archivo de dibujo en el otro dibujo.
Crear bloques anidados

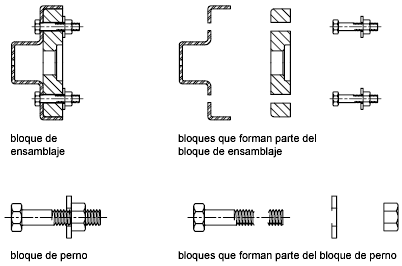

Las referencias a bloque que contienen otros bloques se conocen como bloques anidados. El uso de bloques dentro de otros bloques puede simplificar la organización de una definición de bloque compleja.
La única restricción sobre los bloques anidados es que no pueden referirse a sí mismos.
