Acerca de encuadrar o hacer zoom en la vista

Puede realizar un encuadre para restablecer la posición de la vista en el área de dibujo o un zoom para cambiar la ampliación.

Encuadre y Zoom son dos de las herramientas más habituales en productos basados en AutoCAD. Es la forma en que se manipula la vista y se navega por el dibujo para examinar, modificar o suprimir geometrías.

En general, el encuadre y el zoom de la vista se llevan a cabo mediante una rueda de ratón. El giro de la rueda aplica zoom a la vista mientras que si al pulsar la rueda y arrastrarla se encuadra la vista.

La opción Tiempo real de ENCUADRE permite encuadrar de forma dinámica desplazando el dispositivo señalador. De forma similar a encuadrar con una cámara, ENCUADRE no modifica la ubicación o el tamaño de los objetos del dibujo, sólo cambia la vista.

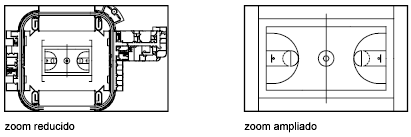

Puede cambiar la ampliación de una vista acercando o alejando el zoom, lo que resulta similar a acercar o retirar el zoom con una cámara. ZOOM no cambia el tamaño absoluto de los objetos del dibujo; sólo modifica la ampliación de la vista.

Si se trabaja con elementos de tamaño muy reducido, es probable que se tenga que reducir el tamaño con cierta frecuencia para obtener una visión global del trabajo. Para volver rápidamente a la vista anterior, se puede utilizar ZOOM Previo.

Las opciones que se describen a continuación son las funciones no estándar utilizadas con más frecuencia.

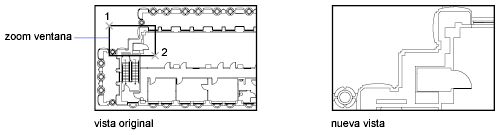

Uso del zoom para ampliar un área rectangular especificada

Puede ampliar rápidamente un área rectangular del dibujo especificando dos esquinas diagonales del área de interés.

La esquina inferior izquierda del área especificada se convierte en la esquina inferior izquierda de la nueva visualización. La forma del área de zoom especificada no se corresponde exactamente con la nueva vista, que debe ajustarse a la forma de la ventana gráfica.

Ampliación en tiempo real

La opción Tiempo real permite ampliar o reducir rápidamente moviendo el dispositivo señalador hacia arriba o abajo. Al hacer clic con el botón derecho del ratón se puede visualizar un menú contextual con opciones de visualización adicionales.

Uso del zoom para ampliar uno o varios objetos

ZOOM objetos muestra una vista con la mayor ampliación posible que incluye sólo los objetos seleccionados.

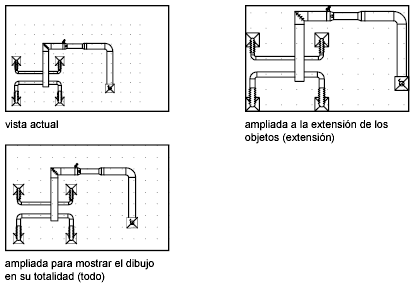

Uso del zoom para ver todos los objetos del dibujo

Extensión muestra una vista con la mayor ampliación posible que incluya todos los objetos del dibujo. Esta vista incluye los objetos que se encuentran en capas desactivadas, pero no los que se encuentran en capas inutilizadas.

ZOOM Todo muestra los límites de la rejilla definidos por el usuario o la extensión del dibujo, dependiendo de la vista que sea más grande.

Restituir una vista previa

El programa almacena los cambios de vista, mientras el dibujo esté abierto. Previo restablece la última vista del dibujo retrocediendo un nivel, de forma similar al comando Deshacer.

Al restaurar la vista anterior no se restablecen los cambios realizados en el dibujo, sólo se restablece la vista.

Encuadre y zoom con un teclado táctil

Si utiliza un teclado táctil, puede utilizar gestos para encuadrar y aplicar el zoom.
  • Ampliar. Separe los dedos pulgar e índice.
  • Reducir. Pellizque con los dedos pulgar e índice.
  • Encuadre. Utilice dos dedos para deslizarse en la dirección en la que desea mover el contenido.

Cancele el modo de teclado táctil utilizando la opción Táctil que se muestra por defecto en el panel Seleccionar modo de la cinta de opciones.
