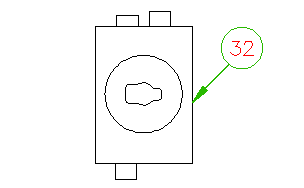

Asigne un número de elemento o de detalle al número de pieza principal de un componente o a cada número de pieza del catálogo múltiple mediante el cuadro de diálogo Insertar/editar. Se almacena como un valor de datos en el propio bloque. Para llevar este número de elemento a una etiqueta visible, por ejemplo una referencia numérica, utilice el comando Insertar referencia numérica y designe un punto del bloque. Se recupera el número de elemento del componente y, a continuación, se le solicita que seleccione el inicio/final de una directriz.
Las solicitudes piden la designación de puntos para una flecha de directriz opcional. Cuando cambia el número de elemento del componente, el número de elemento de una referencia numérica se actualiza automáticamente. El tipo de referencia numérica, el tamaño del texto y el tipo de flecha se definen en la configuración de la referencia numérica.
Si el componente cuenta con varios números de elemento, se crea una referencia numérica múltiple que muestra todos los números. La dirección de la referencia numérica se puede definir durante la inserción.
Las referencias numéricas se actualizan automáticamente si los números de elemento del componente se cambian mediante el cuadro de diálogo Editar.
Se inserta un atributo de número de elemento exclusivo, B_ITEM, en el símbolo de referencia numérica. Puede configurar una plantilla para que se añadan atributos visibles adicionales a la referencia numérica de forma automática en el momento de la inserción. Cree este dibujo con las definiciones de atributo que desee incluir con el símbolo de referencia numérica:
\panel\wd_ptag_addattr_itemballoon.dwg.
Si se encuentra una plantilla existente, se fusiona una copia de ésta con la referencia numérica. AutoCAD Electrical no actualiza estos atributos. Utilice ATTEDIT para actualizar los atributos adicionales.
