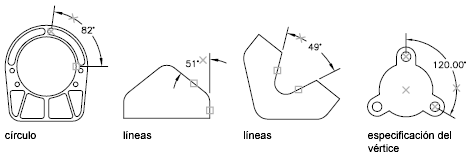

Las cotas angulares miden el ángulo formado por dos líneas o tres puntos.
Para medir el ángulo entre dos radios de un círculo, seleccione el círculo y precise los puntos finales del ángulo. Con otros objetos, selecciónelos y precise la ubicación de la cota. También se puede acotar un ángulo indicando el vértice y los puntos finales. Mientras crea la cota, se puede modificar el contenido del texto y la alineación antes de precisar la ubicación de la línea de cota.
Puede crear cotas de línea base y cotas angulares continuas relativas a cotas angulares existentes. Estas cotas están limitadas a 180 grados o menos. Para crear cotas de línea base y cotas angulares continuas mayores de 180 grados, utilice la edición con pinzamientos para estirar la ubicación de la línea de referencia de las cotas.
Líneas de cota
Si se utilizan dos líneas rectas no paralelas para especificar un ángulo, el arco de la línea de cota extiende el ángulo entre las dos líneas. Si el arco de línea de cota no se encuentra con una de las líneas que se están acotando, o con ninguna de las dos, el programa dibuja una o dos líneas de referencia que intersequen el arco de línea de cota. El arco siempre es de menos de 180 grados.
Círculos y arcos de cota
Si utiliza un arco, un círculo o tres puntos para especificar un ángulo, el programa dibuja el arco de línea de cota entre las líneas de referencia. Las líneas de referencia se extienden desde los puntos finales del arco hasta la intersección con el arco de la línea de cota.
La ubicación que especifique para el arco de línea de cota determina el cuadrante del ángulo acotado.
Cota a un cuadrante
Las cotas angulares pueden medir un cuadrante específico que se forma al acotar el ángulo entre los extremos de una línea o un arco, el centro de un círculo o dos vértices. A medida que se crea una cota angular, se pueden medir cuatro ángulos posibles. La especificación de un cuadrante permite garantizar que se acota el ángulo correcto. Cuando se coloca una cota angular después de especificar un cuadrante, el texto de cota se puede situar fuera de las líneas de referencia de la cota. La línea de cota se amplía automáticamente.
