Lista de capas predefinidas y objetos asignados a dicha capa.
| Capa | Definición |
|---|---|
| AMC_Contour |
Se asigna a los objetos: Contorno 1, Contorno 2, Contorno 3, Contorno 4. |
| AMC_Centerline |
Se asigna a los objetos: Línea de centro; Línea de centro, fina; Círculo de agujero; Círculo de agujero, fino; Círculo de referencia para engranajes de ruedas dentadas; Círculo de referencia para engranajes de ruedas dentadas, fino. |
| AMC_Break_Line |
Se asigna a los objetos: Partir línea corta, Línea de ruptura. |
| AMC_Thread |
Se asigna a los objetos: Línea de rosca. |
| AMC_Hidden |
Se asigna a los objetos: Línea oculta; Línea oculta, Fino. |
| AMC_Construction |
Se asigna a los objetos: Línea de construcción. |
| AMC_Section_Line |
Se asigna al objeto: Línea de sección/plano de visualización |

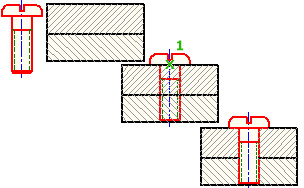

| AMC_Contour_BHII | : capa reservada para dibujar contornos que convierten los objetos subyacentes y solapados en invisibles en una situación oculta. Por ejemplo, si coloca el contorno de un tornillo en la capa AMC_Contorno_BHII del Editor de contenido, al insertar el tornillo en un dibujo, los objetos subyacentes y solapados como líneas y sombreados se ocultan con el contorno del tornillo. |

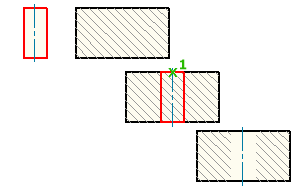

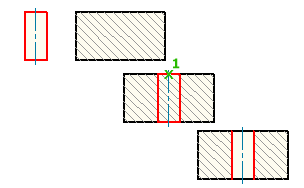

| AMC_Contour_BHIU | Capa reservada para dibujar contornos que convierten los objetos subyacentes en invisibles y conservan los objetos solapados sin modificar en una situación oculta. Por ejemplo, si coloca el contorno de un agujero en la capa AMC_Contorno_BHIU del Editor de contenido, al insertar el agujero en un dibujo, los objetos subyacentes como líneas y sombreados se ocultan con el contorno del agujero. Los objetos solapados siguen visibles. |
| AMC_Dimension |
Se asigna al objeto: Línea de cota/referencia. |
| AMC_Text_Medium |
Se asigna a los objetos: Texto medio. |
| AMC_Contour_BHII_Invisible |

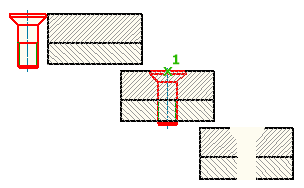

 Por ejemplo, si coloca el contorno de un tornillo en la capa AMC_Contorno_BHII_Invisible del Editor de contenido, al insertar el tornillo en un dibujo, los objetos subyacentes y solapados como líneas y sombreados son invisibles, como el contorno del tornillo. |
| AMC_Contour_BHIU_Invisible |
 Por ejemplo, si coloca el contorno de un agujero en la capa AMC_Contorno_BHIU_Invisible del Editor de contenido, al insertar el agujero en un dibujo, los objetos subyacentes como líneas y sombreados son invisibles, como el contorno del agujero. Los objetos solapados siguen visibles. |
