Para estirar objetos mediante la modificación de cotas simétricas

1. Haga clic en la ficha Anotarelemento desplegable del grupo CotaEstiramiento lineal/simétrico. Find
2. Indique S para seleccionar la opción Simétrica.

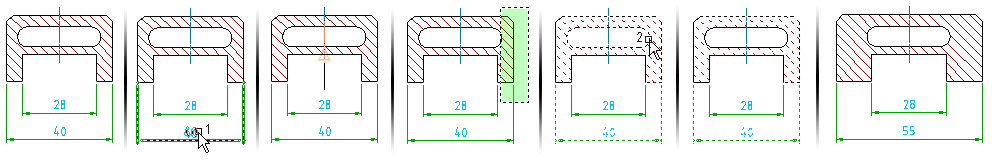

3. Seleccione el texto de cota para la cota simétrica del objeto (1).
4. Escriba un valor.
5. Designe el objeto que se va a estirar y la cota asociada utilizando la ventana de captura.
6. Si el conjunto de selección contiene objetos que no desea que el programa estire, pulse la tecla MAYÚS y haga clic en los objetos (2) para eliminarlos del conjunto.

   Para designar más objetos para estirarlos, hágalo utilizando una ventana de captura.

   Nota: El programa desplaza los objetos siguientes en lugar de estirarlos:

   • Objetos incluidos completamente dentro de la ventana de captura
   • Objetos designados individualmente
   • Objetos designados con la selección de ventana
7. Pulse INTRO hasta que finalice el comando.

Nota:

• Debe añadir un punto de cota al conjunto de selección al editar esa cota.

• Para estirar o comprimir objetos que no están acotados:

  1. Designe los puntos inicial y final en el contorno del objeto con el puntero para precisar la longitud.
  2. Indique un nuevo valor.
