Puede utilizar esta función para generar listas de materiales para dibujos de AutoCAD y dibujos de AutoCAD Mechanical sin listas de materiales.
¿Qué es una lista de piezas manual?
Cuando una lista de piezas se ha escrito manualmente, se denomina una lista de piezas manual. A continuación se muestran ejemplos de listas de piezas manuales:
- Puede crear una tabla e introducir manualmente los nombres de las piezas y los ensamblajes en ella.
- Puede crear la lista de piezas como bloques e introducir manualmente los nombres de las piezas y ensamblajes como atributos de bloque.
- Se dibuja la lista de piezas utilizando líneas y se introducen los nombres de las piezas y los ensamblajes como TEXTOM.
- Se introduce la lista de piezas en una hoja de cálculo de Microsoft Excel.
¿Qué puede hacer AutoCAD Mechanical en dibujos con listas de piezas manuales?
Si dispone de proyectos de dibujos en los que las listas de piezas de los dibujos de ensamblaje se han introducido manualmente, con las herramientas de migración de listas de piezas de AutoCAD Mechanical se puede:
- Analizar el proyecto de dibujo.
- Generar listas de materiales a partir de las listas de piezas manuales.
- Reemplazar la lista de piezas manual con las listas de piezas de AutoCAD Mechanical. Nota:
Si la lista de piezas es una hoja de cálculo de Microsoft Excel, las herramientas generan la lista de materiales, pero no insertan una lista de piezas en el dibujo.

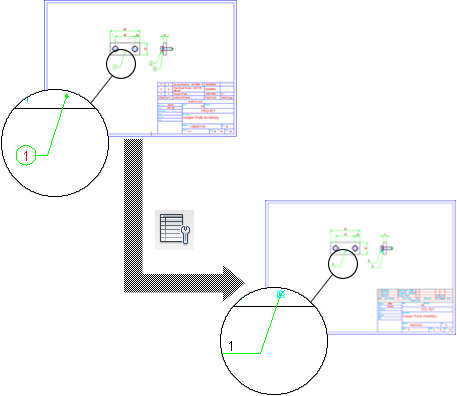

- Reemplace las referencias numéricas dibujadas manualmente con referencias numéricas de AutoCAD Mechanical. Nota: La migración de referencias numéricas es opcional y se puede omitir si es necesario.
- Colocar Referencias de piezas para etiquetar geometrías como piezas y ensamblajes. Nota:
- Las herramientas de migración pueden insertar las Referencias de piezas en la ubicación correcta sólo si el dibujo contiene referencias numéricas. En caso contrario, inserta la Referencia de pieza junto al marco de dibujo.
- Si el dibujo contiene piezas normalizadas, contiene las referencias de piezas (insertadas automáticamente con las piezas normalizadas) antes de la migración. Si las piezas normalizadas se enumeran en la lista de piezas manual, el proceso de migración añade otro conjunto de referencias de piezas a ellas. Las referencias de piezas originales se excluyen de la lista de materiales.
- Reemplaza marcos de dibujo no AMTITLE por marcos de dibujo AMTITLE.
Si los dibujos son parte de un proyecto donde cada pieza y cada subensamblaje se dibujan en su propio archivo DWG, las herramientas de migración no se detienen en la generación de listas de materiales. Continúan descubriendo la relación jerárquica entre los dibujos y vinculan las listas de materiales usando el flujo de trabajo de enlace de listas de materiales.
Si el proyecto de dibujo es un proyecto de dibujo que no es de AutoCAD Mechanical, por ejemplo, un proyecto de dibujo de AutoCAD, las herramientas de migración hacen lo siguiente:
- Migran todos los dibujos del proyecto al formato de AutoCAD Mechanical.
(El dibujo se migra, de modo que puede contener una lista de materiales).
- Migran todos los marcos de dibujo a marcos de dibujo AMTITLE.
