La mayoría de los símbolos permite preconfigurar los símbolos y guardarlos en la biblioteca de símbolos correspondiente.
En la mayoría de los casos, puede insertar símbolos de la biblioteca de símbolos directamente desde la cinta de opciones. Dado que estos símbolos están totalmente configurados, AutoCAD Mechanical no muestra un cuadro de diálogo al incluirlos en el dibujo. Se puede obtener un ahorro significativo de tiempo con esta función al insertar los símbolos de uso frecuente.
Los símbolos con bibliotecas a los que se puede acceder desde la cinta de opciones son:
- Símbolos de acabado superficial
- Símbolos de soldadura
- Símbolos de rectángulo de tolerancia
- Símbolos de arista
Los símbolos con bibliotecas a los que no se puede acceder desde la cinta de opciones son:
- Símbolos GOST de unión fija
Los símbolos que no tienen bibliotecas de símbolos son:
- Símbolos de inclinación y pendiente
- Símbolos de indicación de referencia
- Símbolos de indicación de operación
- Símbolos de referencia parcial
- Símbolos de marcado y sellado GOST

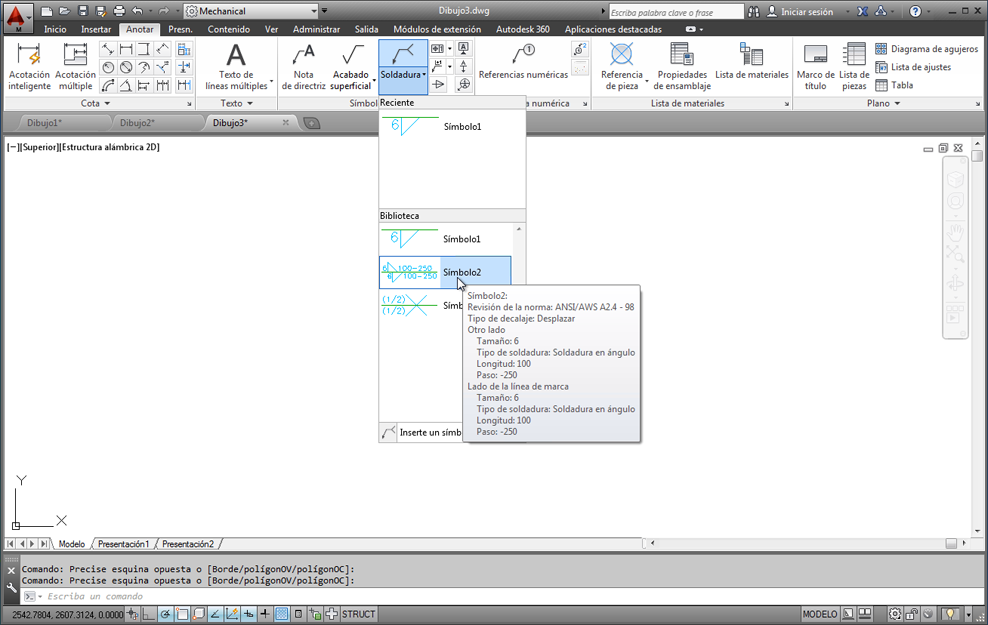

Cuando añade un símbolo a la biblioteca debe proporcionarle un nombre único. Si el nombre es más largo que el espacio disponible, se trunca en la biblioteca. Sin embargo, al situar el cursor encima del nombre, se mostrará el nombre completo en la información de herramientas. Además, la información de herramientas muestra un resumen de los parámetros de ese elemento.
Puede suprimir un símbolo, cambiarle el nombre o modificarlo en la biblioteca de símbolos; puede establecer uno como símbolo por defecto. Cuando crea un símbolo sin utilizar la biblioteca de símbolos, los parámetros por defecto de los cuadros de diálogo se obtienen del símbolo por defecto. También puede optar por no tener un valor por defecto, en cuyo caso las reglas de cada tipo de símbolo controlan su configuración por defecto.
Puede importar una biblioteca de símbolos de otro dibujo. Sin embargo, la norma de dibujo y la revisión de los símbolos que se están importando deben ser iguales en ambos dibujos.
- El dibujo desde el que se realiza la importación se guardó por última vez en una versión anterior de AutoCAD Mechanical.
- El dibujo actual no contiene la revisión que está tratando de importar.
Durante el proceso de importación, puede reemplazar la biblioteca completa, agregar símbolos o bien sobrescribir símbolos. Si elige reemplazar, AutoCAD Mechanical suprimirá la biblioteca actual y la reemplazará por la biblioteca importada. Si elige agregar, los símbolos importados que tengan el mismo nombre que los símbolos existentes se renombran colocando un número en su nombre. Si elige sobrescribir, las plantillas importadas reemplazan a las plantillas existentes con el mismo nombre.
