La creación de mosaicos hace referencia a la segregación del modelo en zonas de trabajo manejables. Este proceso facilita el trabajo con grandes cantidades de datos y permite una mejor colaboración del equipo de diseño.
Superficies del terreno existente
El modelo de superficie del terreno existente de una región de obra lineal grande se puede crear en mosaicos, con un mosaico por dibujo. La combinación de los mosaicos representa el proyecto completo. Si se deben utilizar regiones de superficie adyacentes para el trazado o el análisis, utilice referencias a datos para incorporarlas. En el diseño de alineaciones, combine los perfiles del terreno existente (TE) de cada mosaico de superficie en una única visualización del perfil para mostrar una vista continua del perfil TE.
Grandes subdivisiones
El concepto de creación de mosaicos de un modelo resulta efectivo al trabajar con subdivisiones grandes. Las parcelas y los modelos de obra lineal se pueden crear como mosaicos para que los diseñadores puedan trabajar simultáneamente en varios mosaicos o fases del proyecto.
Varias regiones de obras lineales
En obras lineales o redes de obra lineal largas, cree varias regiones para el modelado. Por lo general, las regiones de obra lineal se utilizan para señalar el uso de diferentes ensamblajes, con un contorno de región que indica dónde finaliza el uso de un ensamblaje y comienza otro. Sin embargo, puede añadir regiones sin cambiar los ensamblajes. El valor de las regiones adicionales es el control; puede utilizar el cuadro de diálogo Propiedades de obra lineal para desactivar el modelado de regiones innecesarias para las operaciones actuales, tal como se muestra en la figura 13. De esta forma aumenta la velocidad de regeneración de la obra lineal.

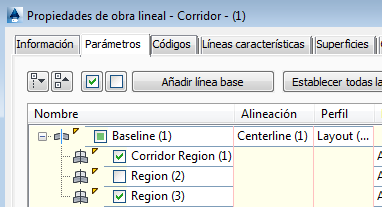

Figura 13: desactivación de las regiones y líneas base de obra lineal
Si la obra lineal incluye algunas regiones con pocos cambios en la superficie o el ensamblaje, puede reducir la frecuencia del modelado de obra lineal en estas regiones y aumentar así la velocidad de procesamiento.
