En las siguientes secciones se describen prácticas recomendadas para el diseño de una red de tuberías.
Especificación de estilos
Haga clic con el botón derecho en una colección de la ficha Prospector para cambiar por lotes propiedades como el estilo, la regla o el material de renderización.

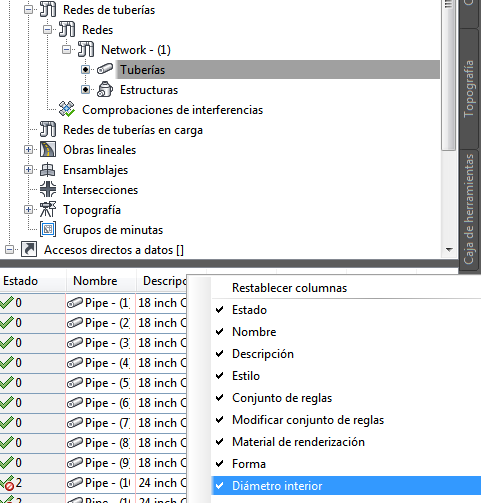

Figura 3: edición de estilos en la vista de elementos
Puede editar rápidamente los estilos de diferentes tuberías y estructuras en la ficha Prospector, en la entrada correspondiente a la red de tuberías, tal como se muestra en la figura 3.
Para editar de forma masiva tuberías o estructuras
- En el Espacio de herramientas, en la ficha Prospector, haga clic con el botón derecho en la colección Tuberías.
- Pulse la tecla Mayús y seleccione las tuberías que desee; a continuación, en la vista de elementos, haga clic con el botón derecho en el encabezado de columna Estilo y seleccione Editar.
- Se solicita la selección de un estilo diferente. Elija la opción que desee; las tuberías seleccionadas se actualizan en el dibujo.
Una red por tipo de red
No es necesario que los componentes de una red de tuberías estén directamente conectados. Se recomienda crear una red de tuberías por tipo de red por proyecto. Por ejemplo, una red de saneamiento, una red de aguas pluviales, una red de agua, etc. Esto facilita la edición y el cambio en el enrutamiento del sistema. Realice pruebas en los emplazamientos para localizar la solución que mejor se adapte a sus necesidades.
Nuevo enrutamiento de tuberías
No se pueden conectar elementos de red de tuberías de diferentes redes. Por tanto, cree una única red que incluya todas las piezas susceptibles de necesitar conexión. Por ejemplo, incluya en una única red de tuberías todas las estructuras y tuberías de desagüe de aguas pluviales. Durante el desarrollo del diseño, es posible descubrir que una sección concreta de tubería debe estar conectada con una estructura diferente.
