Se pueden crear expresiones personalizadas para determinar el caudal en tuberías circulares completas.
Para crear la expresión
- En el Espacio de herramientas, en la ficha Configuración, expanda una colección de estilos de etiqueta de tubería.
- Haga clic con el botón derecho en Expresiones y, a continuación, haga clic en Nuevo.
- En el cuadro de diálogo Nueva expresión, escriba un nombre como CAUDAL.
- Escriba la siguiente expresión:
1,49*pi*((({Elevación de generatriz interior superior inicial}-{Elevación de rasante inicial})/2)^2)*(1/0,013)*((({Elevación de generatriz interior superior inicial}-{Elevación de rasante inicial})/4)^(0,6667))*(SQRT({Talud de tubería}))
- Haga clic en Aceptar.

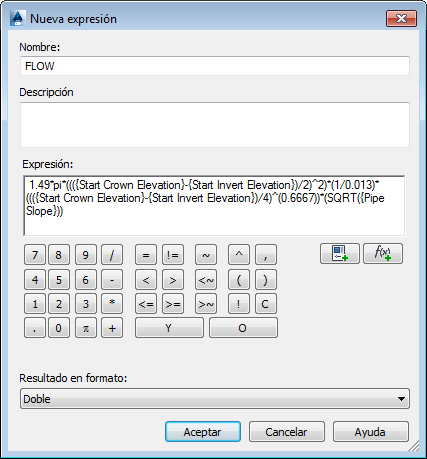

Figura 11: expresión de capacidad de caudal
El término ((Elevación de generatriz interior superior inicial – Elevación de rasante inicial)/2) ha reemplazado a Radio de tubería. El uso de Radio de tubería, un componente guardado de la tubería, no funciona correctamente en este caso. Tampoco utilice el componente {Diámetro de tubería interior}.
Esta expresión asume un valor "n" de Manning de 0,013, el estándar para una tubería de hormigón. De hecho, las tuberías incluyen un componente guardado para el valor "n" de Manning que se puede definir. Sin embargo, al añadir este componente a la expresión, se generaría un resultado no deseado, por lo que no se debe utilizar en este procedimiento.
Creación del estilo de etiqueta de caudal
El siguiente paso consiste en crear un estilo de etiqueta de tubería para la planta y el perfil que muestre este valor de caudal. En la figura 12 se muestra un ejemplo de este estilo de etiqueta, con los parámetros hidráulicos correspondientes:

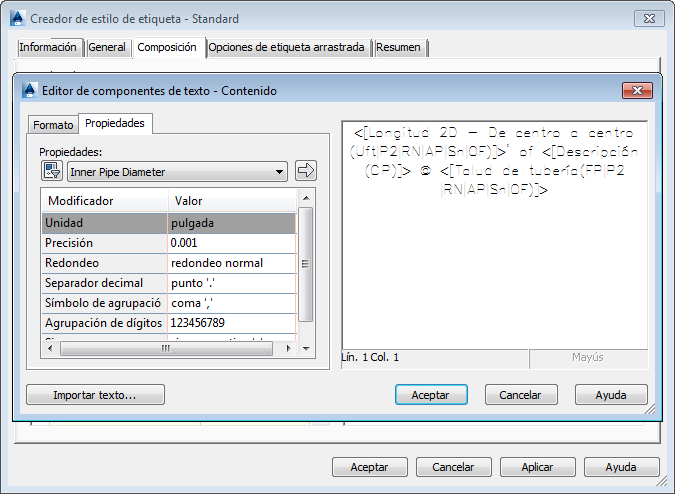

Figura 12: utilice el Editor de componentes de texto para mostrar la capacidad de caudal (Q)
Muestre la capacidad del caudal con fines de diseño. Cuando desee generar planos de construcción, asigne un estilo más adecuado para este tipo de dibujos. A medida que se crean y etiquetan las tuberías, el estilo de etiqueta DESIGN FLOW muestra la capacidad de caudal (Q) de la tubería.

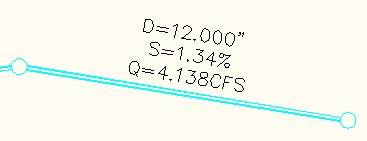

Figura 13: etiqueta de capacidad de caudal
La etiqueta de capacidad de caudal resulta especialmente eficaz en la visualización del perfil, donde puede ajustar los pinzamientos de rasante de cada tubería hasta alcanzar la capacidad de tubería deseada. Es posible que deba continuar cada repetición de elevación y reducción de rasante con un comando REGEN para regenerar el dibujo.
AutoCAD Civil 3D permite crear tablas de tuberías y estructuras. Ahora, con la expresión añadida de caudal, resulta sencillo añadir la capacidad de una tubería a una tabla.
Estas expresiones muestran la importancia del estudio en profundidad de la capacidad de las expresiones matemáticas en AutoCAD Civil 3D. Si se adoptan un par de supuestos, es fácil ver que cualquier usuario con un conocimiento básico de la ecuación de Manning puede crear una expresión para calcular la capacidad de caudal y comparar este valor con el caudal esperado que calculan las aguas pluviales del diseño. A continuación, el usuario puedo utilizar esta comparación para ayudar a definir el diámetro y el talud de una tubería.
Para obtener más consejos y trucos sobre AutoCAD Civil 3D, consulte el boletín de tecnología de Jeffrey Old en el sitio web de Hagerman & Company, Inc.: http://newsletters.hagerman.com/newsletters.
